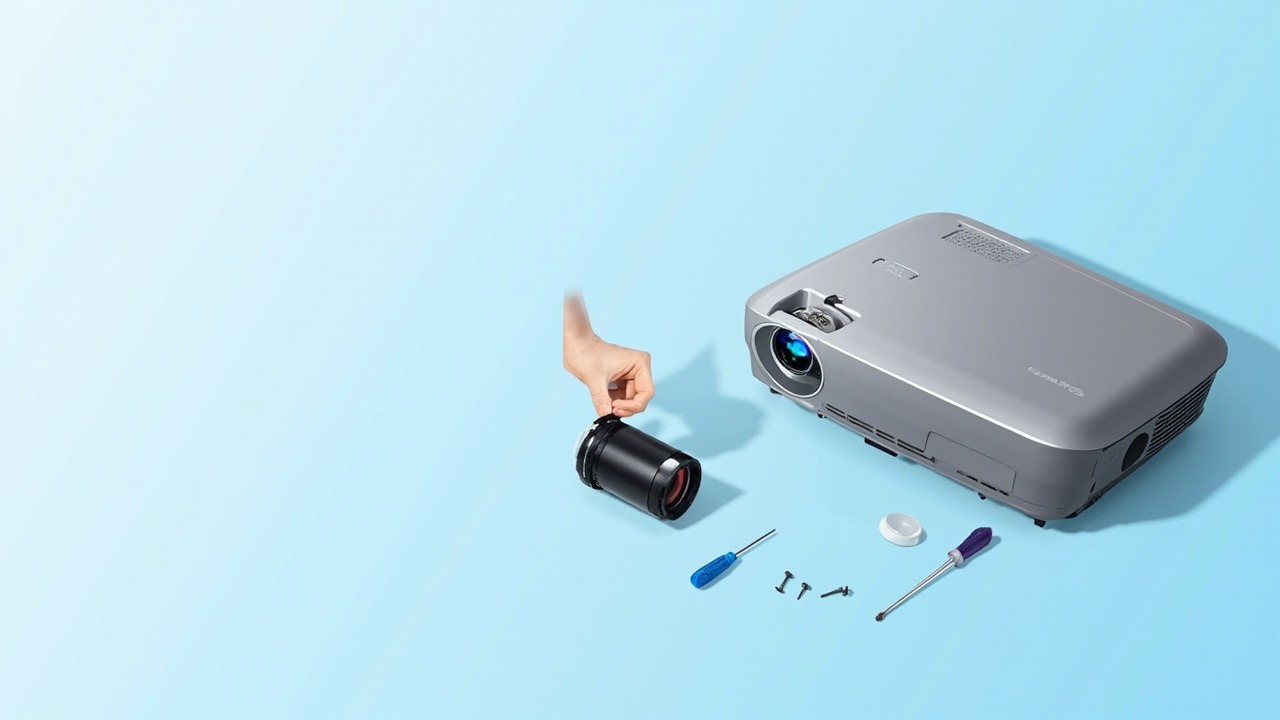

WE29D projector lens 0.5–0.6:1 for Christie 4K860-iS, DWU960-iS, DWU860-iS, DWU760-iS

WE29D — короткофокусный объектив для панелей 0.65/0.66/0.67 (Christie), с проекционным отношением 0.5–0.6:1 и функцией сдвига объектива. Совместим с 4 моделями и 1 серией моделей. Ниже собраны параметры объектива, расстояние установки, список совместимых моделей и ключевые моменты замены.

1. Параметры объектива

Главное преимущество этого объектива — возможность сдвига. Диапазон сдвига по горизонтали ±35% и по вертикали ±10% позволяет установить проектор со смещением относительно центральной оси экрана и вернуть изображение в нужное положение без коррекции трапециевидных искажений. У такой коррекции есть своя цена: каждый дополнительный уровень коррекции приводит к потере части эффективного разрешения, а края текста становятся размытыми. В профессиональной инсталляции, если проблему можно решить сдвигом объектива, применять коррекцию трапециевидных искажений не следует — это базовое требование к качеству изображения.

2. Расчёт расстояния установки по проекционному отношению

Проекционное отношение — это отношение расстояния установки к ширине изображения. Этот объектив имеет изменяемое фокусное расстояние (0.5–0.6:1), поэтому одному размеру изображения соответствует определённый диапазон расстояний, в пределах которого можно добиться резкости.

Указано чистое расстояние от передней поверхности объектива до экрана без учёта места для охлаждения и подключения кабелей за корпусом. Расчёт выполнен для формата 16:10; фактические параметры определяются по замерам на месте и руководству.

На двух крайних положениях диапазона фокусных расстояний качество различается: у короткого края изображение ярче, но края немного менее резкие; у длинного края края чётче, а яркость немного ниже. Если позволяют условия объекта, рекомендуется выбирать середину диапазона. После установки сначала найдите на кольце фокусировки положение с максимальной резкостью, затем слегка отрегулируйте сдвиг — при одновременном изменении обоих параметров точно настроиться сложно.

3. Совместимые модели (4 модели, Christie)

В таблице ниже модели расположены в порядке от более новых к более старым. Приведены разрешение, яркость и кратность изменения фокусного расстояния штатного объектива для каждой модели, чтобы быстро подобрать вариант в соответствии с требованиями проекта.

Указанная кратность относится к штатному стандартному объективу соответствующей модели (верхний предел ÷ нижний предел диапазона проекционного отношения), а не к диапазону изменения фокусного расстояния самого объектива, рассматриваемого в статье.

Общие особенности этих моделей

Проекционные отношения штатных стандартных объективов 4 перечисленных моделей преимущественно находятся в диапазоне 1.25-2.0：1. Объектив 0.5–0.6:1 из статьи фактически перестраивает рабочий диапазон фокусных расстояний: на одном и том же расстоянии проекции можно получить разный размер изображения — именно это и является прямой причиной замены объектива. При этом полностью сохраняется возможность сдвига, поэтому после изменения диапазона фокусных расстояний изображение по-прежнему можно точно совместить с экраном.

4. Три проверки перед заменой

• Панель и разрешение должны совпадать. Эта модель предназначена для панели 0.67 дюйма У проекторов с панелью другого размера или другим разрешением результат проецирования может немного отличаться, поэтому перед установкой лучше всего сверить данные с табличкой на корпусе.
• Интерфейсы и фиксирующий механизм. Платформы одного поколения обычно имеют хорошую совместимость интерфейсов, но расположение защёлок фиксатора различается в зависимости от поколения. Если после установки изображение смещено или края нечёткие, в большинстве случаев фиксатор защёлкнут не полностью, а проблема не в самом объективе.
• Запас сдвига необходимо учитывать при монтаже. Диапазон сдвига оставляет определённый запас при установке, но при использовании максимального хода качество краёв ухудшается, поэтому рекомендуется не превышать 70% номинального значения.

Чтобы надёжно проверить, можно ли использовать модель, не включённую в список, отправьте нам фотографию таблички на корпусе и штатного объектива. Платформы одного поколения часто имеют общие интерфейсы, однако рисковать заказом только из-за сходства обозначений моделей не стоит.
