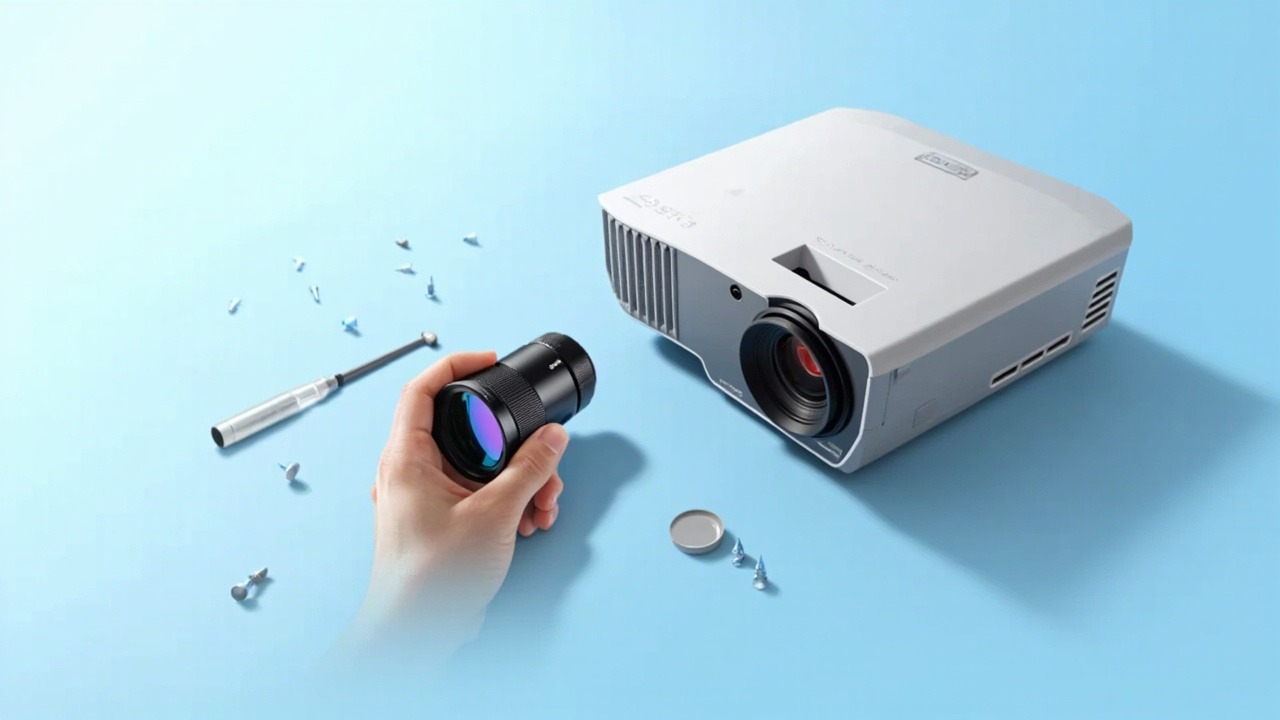

عدسة بروجكتر WD487 بنسبة إسقاط 0.35:1 متوافقة مع 10 أجهزة بروجكتر هندسية من ريكو مثل PJ RU6608L وPJ

WD487 هي عدسة إسقاط قصيرة التركيز مخصصة للوحات فئة 0.65/0.66/0.67 (ريكو)، بنسبة إسقاط 0.35:1. متوافقة مع 10 طرازات و2 سلسلة طرازات. يستعرض هذا المقال مواصفات العدسة ومسافة التركيب وقائمة الطرازات ونقاط الاستبدال دفعة واحدة.

أولًا: مواصفات العدسة

ثانيًا: تحويل نسبة الإسقاط إلى مسافة التركيب

نسبة الإسقاط هي نسبة مسافة التركيب إلى عرض الصورة. هذه العدسة ثابتة البؤرة (0.35:1)، وتتغير مسافة التركيب خطيًا مع حجم الصورة، ولا توجد هامش للتعديل، لذا يجب القياس بدقة قبل التنفيذ.

المسافة المذكورة هي الصافية من واجهة العدسة إلى الشاشة، دون احتساب مساحة التهوية والتوصيلات في الجزء الخلفي من الجهاز. الحساب بنسبة إطار 16:10، ويُعتمد في الواقع على القياس الميداني ودليل الاستخدام.

ثالثًا: الطرازات المتوافقة (10 أجهزة، ريكو)

يرتب الجدول التالي الطرازات من الأحدث إلى الأقدم حسب تاريخ بدء الإنتاج، ويشمل دقة كل طراز وسطوعه ونسبة تكبير العدسة الأصلية، لتسهيل التحديد السريع وفق متطلبات المشروع.

نسبة التكبير هي معامل التكبير للعدسة القياسية الأصلية لهذا الطراز (الحد الأعلى لنطاق نسبة الإسقاط الأصلية ÷ الحد الأدنى)، وليست نطاق التكبير للعدسة نفسها موضوع المقال.

طرازات العدسات الأصلية القابلة للتبديل

يمكن لجهازين من هذه الطرازات تركيب عدسات أصلية، ويوضح الجدول التالي نسبة الإسقاط المقابلة لكل طراز، للاسترشاد بها في مقارنة الحل الأصلي.

عدسات ريكو الأصلية

الطراز موضوع المقال بنسبة 0.35:1 هو الأقرب في المدى البؤري إلى A3A الأصلية (1.22-1.52)، ويمكن المقارنة والاختيار مباشرة.

السمات المشتركة لهذه الطرازات

تتركز نسبة إسقاط العدسة القياسية الأصلية في 10 طرازات غالبًا في نطاق 1.22-1.52:1. الطراز موضوع المقال بنسبة 0.35:1 يعادل تعديلًا في المدى البؤري، فبنفس مسافة الإسقاط يمكن الحصول على حجم صورة مختلف — وهذا هو السبب المباشر لتبديل العدسة؛ كما يحتفظ بقدرة الإزاحة الكاملة، ويمكن ضبط الصورة بعد تعديل المدى البؤري.

رابعًا: ثلاثة أمور يجب تأكيدها قبل الاستبدال

• يجب مطابقة اللوحة والدقة. هذا الطراز متوافق مع لوحة 0.67 بوصة. تختلف أداءات الإسقاط بعض الشيء في الأجهزة ذات حجم لوحة أو دقة مختلفة، والأفضل التحقق من لوحة بيانات الجهاز قبل التركيب.
• الواجهة وآلية التثبيت. تكون الواجهات متوافقة بدرجة جيدة في المنصات من الجيل نفسه، لكن موضع مشابك التثبيت يختلف بين الأجيال. إذا ظهرت الصورة مائلة أو الحواف غير حادة بعد التركيب، فالسبب في معظم الحالات عدم إحكام التثبيت، وليس العدسة نفسها.
• العدسة ثابتة البؤرة ولا هامش للتكبير. لا يمكن تغيير حجم الصورة إلا بتحريك جسم الجهاز، لذا يجب قياس أبعاد الموقع بدقة أولًا مع ترك 10–20 cm إضافية عند الحدود.

لتحديد إمكانية استخدام طرازات غير مدرجة في القائمة، من الأفضل إرسال صورة لوحة بيانات الجهاز والعدسة الأصلية إلينا للتحقق — فغالبًا ما تشترك المنصات من الجيل نفسه في الواجهات، لكن المخاطرة بالشراء بناءً على تشابه الطراز فقط غير مجدية.
