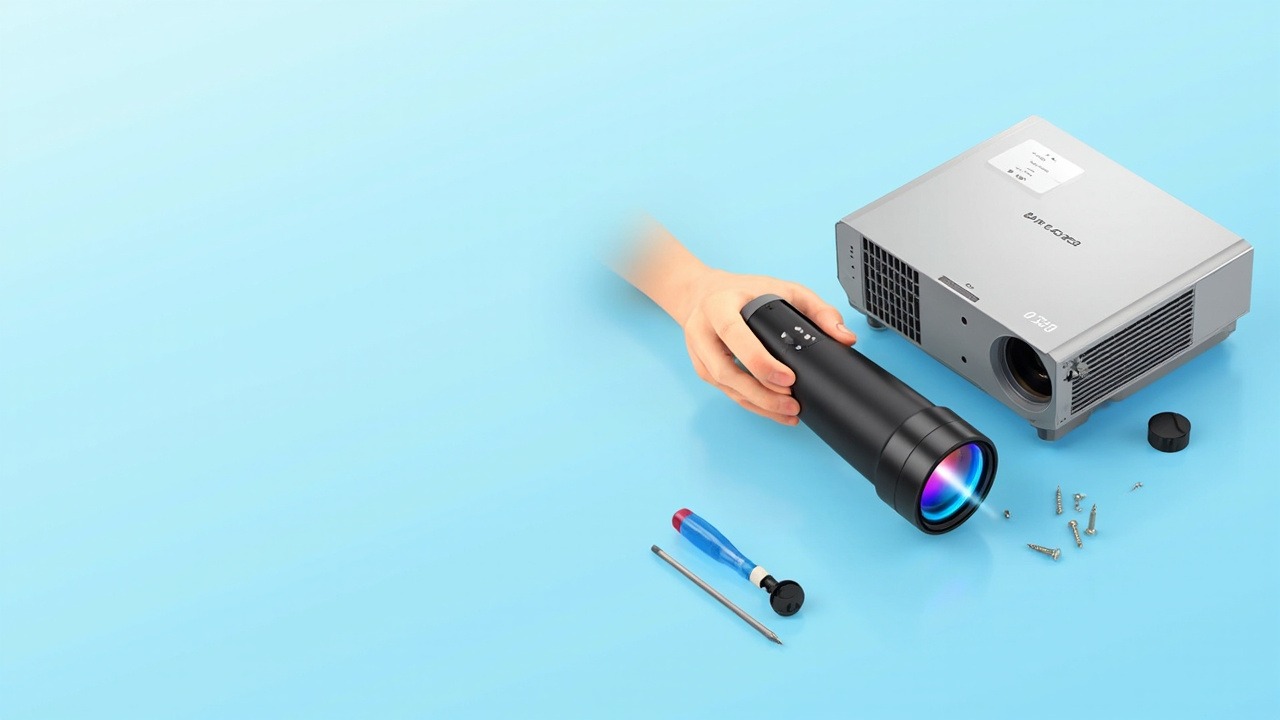

عدسة WD486 0.35:1 Diheng SH-DN9100 DU8060 DU8650 DU10K JU865 EU910S CU8650 DU7070 DU7060 (17 هندسي)

WD486 هي عدسة قصيرة البعد البؤري مخصصة لألواح فئة 0.65/0.66/0.67 (Diheng)، بنسبة إسقاط 0.35:1. متوافقة مع 17 طرازًا وسلسلة طرازات واحدة. توضح هذه المقالة معلمات العدسة ومسافة التركيب وقائمة الطرازات المتوافقة ونقاط الاستبدال دفعة واحدة.

أولاً: معلمات العدسة

ثانيًا: تحويل نسبة الإسقاط إلى مسافة التركيب

نسبة الإسقاط هي النسبة بين مسافة التركيب وعرض الصورة. هذه العدسة ذات بعد بؤري ثابت (0.35:1)، وتتغير مسافة التركيب خطيًا مع حجم الصورة، دون هامش تعديل، لذا يجب قياسها بدقة قبل التركيب.

ما سبق هو المسافة الصافية من واجهة العدسة إلى الشاشة، ولا يشمل مساحة التهوية والتوصيلات خلف جسم الجهاز. محسوبة على إطار 16:10، والعملي وفق القياس الميداني ودليل الاستخدام.

ثالثًا: الطرازات المتوافقة (17 جهازًا، Diheng)

يسرد الجدول التالي الطرازات حسب تاريخ بدء الإنتاج من الأحدث إلى الأقدم، ويتضمن دقة كل طراز وسطوعه ونسبة تكبير العدسة القياسية الأصلية، لتسهيل تحديد الطراز بسرعة وفق متطلبات المشروع.

نسبة التكبير هي مضاعف التكبير للعدسة القياسية الأصلية لذلك الطراز (الحد الأعلى ÷ الحد الأدنى لنطاق نسبة الإسقاط الأصلية)، وليست نطاق التكبير لهذه العدسة نفسها.

السمات المشتركة لهذه الطرازات

تتركز نسبة إسقاط العدسة القياسية الأصلية لمعظم الطرازات الـ17 في نطاق 1.22-1.52:1. الطراز المذكور في هذه المقالة بنسبة 0.35:1 يعادل تعديل البعد البؤري، إذ تتيح مسافة العرض نفسها الحصول على حجم صورة مختلف — وهذا هو السبب المباشر لاستبدال العدسة؛ مع الاحتفاظ بقدرة الإزاحة الكاملة، بحيث يمكن مواءمة الصورة بعد تعديل البعد البؤري.

رابعًا: ثلاثة أمور يجب تأكيدها قبل الاستبدال

• يجب مطابقة اللوحة والدقة. هذا الطراز متوافق مع لوحة 0.67 بوصة. تختلف أداءات الإسقاط إلى حد ما في الأجهزة ذات حجم اللوحة أو الدقة المختلفين، ومن الأفضل التحقق من لوحة بيانات جسم الجهاز قبل التركيب.
• الواجهات وآلية القفل. تتميز واجهات المنصات من الجيل نفسه بتوافقية جيدة، لكن موضع مشابك القفل يختلف بين الأجيال. في معظم الحالات، يكون ميل الصورة أو عدم وضوح الحواف بعد التركيب ناتجًا عن عدم إحكام القفل، وليس عن العدسة نفسها.
• العدسة ثابتة البعد البؤري ولا هامش تكبير. لا يمكن تغيير حجم الصورة إلا بتحريك جسم الجهاز، لذا يجب قياس أبعاد المكان بدقة أولًا، مع ترك 10–20 cm عند الأطراف.

بالنسبة للطرازات غير المدرجة في القائمة، من الأفضل إرسال صورة لوحة بيانات جسم الجهاز والعدسة الأصلية إلينا للتحقق — فمنصات الجيل نفسه غالبًا ما تشترك في الواجهات، لكن المخاطرة بالشراء بناءً على تشابه الطراز ليست مجدية.
