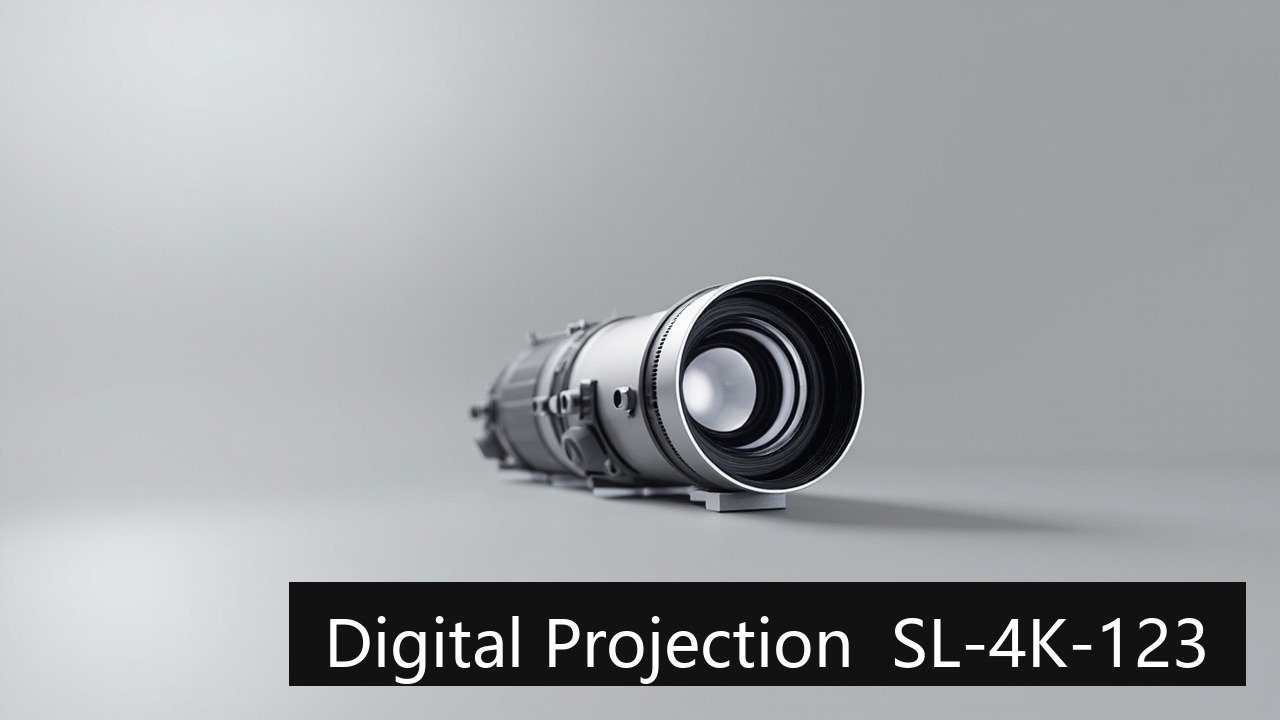

Lente original Digital Projection SL-4K-123 es un accesorio óptico original para proyectores de ingeniería de Digital Projection, de tipo teleobjetivo (Long Throw), con relación de proyección 1.65-2.60:1 (zoom), correspondiente a panel de 0.95inch 3DLP(INSIGHT) pulgadas. La lista de compatibilidad original cubre 3 modelos; antes de la instalación basta con verificar el modelo del chasis y el tamaño del panel, sin necesidad de recurrir a anillos adaptadores. El valor de una lente original no está en unas pocas cifras más en la tabla de especificaciones, sino en que sale de fábrica calibrada según el camino óptico y la montura de esa serie de chasis: una vez instalada, el círculo de imagen, la iluminación en los bordes y el recorrido de enfoque son los valores de diseño, sin necesidad de corregir la calidad de imagen con corrección trapezoidal.
I. Parámetros de la lente
| Marca | Digital Projection (Digital Projection) |
| Modelo de lente | SL-4K-123 |
| Número de pieza original | 115-632 |
| Relación de proyección | 1.65-2.60:1 (zoom) |
| Tipo de producto | Teleobjetivo (Long Throw) |
| Panel compatible | 0.95inch 3DLP(INSIGHT) pulgadas |
| Modelos cubiertos | 3 unidades |
| Garantía | 12 meses; el servicio posventa aplica para daños no causados por el usuario, según la fecha del documento de envío |
Los parámetros anteriores se basan en las especificaciones originales. Las dimensiones mecánicas, la distancia focal de brida y el tipo de montura, que no se ven en la tabla de parámetros, consúltenos según el modelo del chasis; realizar un pedido directo basándose en la similitud de modelo conlleva el riesgo de que no se pueda instalar.
II. Conversión de la relación de proyección a la distancia de instalación
La relación de proyección es la razón entre la distancia de instalación y el ancho de la imagen. Esta lente original es de zoom (1.65-2.60:1 (zoom)); un mismo tamaño de imagen corresponde a un intervalo de distancias, y cualquier punto dentro de ese intervalo permite enfocar durante la instalación.
| Tamaño de imagen | Ancho de imagen | Distancia de instalación requerida |
|---|---|---|
| 100 pulgadas | 2.15 m | aprox. 3.55 – 5.59 m |
| 120 pulgadas | 2.58 m | aprox. 4.26 – 6.71 m |
| 150 pulgadas | 3.22 m | aprox. 5.32 – 8.38 m |
| 200 pulgadas | 4.30 m | aprox. 7.09 – 11.18 m |
Las distancias anteriores son la distancia neta desde la cara frontal de la lente hasta la pantalla, sin incluir el espacio para disipación de calor y cableado en la parte trasera del chasis. Calculado con formato 16:10; prevalecen las mediciones reales en sitio y el manual original.
El rendimiento de imagen difiere en los dos extremos del zoom: cerca del extremo cercano la imagen es más brillante y los bordes quedan ligeramente más suaves; cerca del extremo lejano los bordes son más nítidos y el brillo disminuye ligeramente. Si el espacio lo permite, se recomienda situarse en el tramo medio del intervalo; tras la instalación, busque primero la posición más nítida en el anillo de enfoque y luego ajuste finamente el desplazamiento.
III. Modelos compatibles (3 unidades)
La siguiente tabla proviene de la lista de compatibilidad original; el brillo y la resolución se completan según la base de datos de modelos, y lo que no está disponible se indica con «—», sin hacer suposiciones.
| Modelo | Brillo | Resolución |
|---|---|---|
| INSIGHT 4K Laser | — | — |
| INSIGHT Laser 8K | — | — |
| INSIGHT MLS | — | — |
Para saber si se puede usar en modelos fuera de la lista, envíenos una foto de la placa de características del chasis y de la lente actual para verificarlo: las plataformas de la misma generación suelen compartir montura, pero el riesgo de pedir basándose en la similitud de modelo no compensa.
Relación de proyección en distintas series de modelos
La misma lente SL-4K-123 instalada en las siguientes series tiene una relación de proyección nominal distinta; la selección debe hacerse según la serie a la que pertenece el chasis real.
| Serie de modelos | Relación de proyección |
|---|---|
| — | 1.65-2.60:1 (zoom) |
IV. Tres cosas que confirmar antes del reemplazo
- El tamaño del panel debe coincidir. La SL-4K-123 está diseñada para un panel de 0.95inch 3DLP(INSIGHT) pulgadas. En equipos con un tamaño de panel diferente o una resolución distinta, aunque la montura encaje, el círculo de imagen y la iluminación en los bordes presentarán problemas.
- Calcule primero la distancia de instalación. Esta lente tiene una relación de proyección nominal de 1.65-2.60:1 (zoom); aplique la tabla de la sección II a las dimensiones de su espacio. Las de focal fija no tienen margen; en las de zoom también hay que dejar 10–20 cm en ambos extremos.
- Verifique la montura y el bloqueo. La lente original está calibrada según la montura de esa serie de chasis; tras la instalación debe escucharse el clic de bloqueo. Una imagen inclinada o bordes poco nítidos suelen deberse a un bloqueo incompleto, no a un problema de la lente en sí.
Si tiene dudas, envíenos una foto de la placa de características del chasis y otra de la placa de la lente actual; la verificación con el producto físico es lo más fiable.
Consulta de soluciones
Si necesita el esquema de selección de lentes originales Zorsika SL-4K-123, recomendaciones de configuración del proyecto o la lista de compatibilidad completa, puede contactarnos por los siguientes medios:
| Teléfono de contacto | 0086-20-38551187 |
| Correo electrónico | sales@zorsika.com |
| Horario de atención: lunes a viernes de 9:00 a 18:00 | |
El modelo de lente, el número de pieza original y los modelos compatibles de este artículo provienen de la lista de compatibilidad original y de la base de datos de productos de Zorsika; los datos se actualizan continuamente y prevalecen los confirmados en la cotización real.
