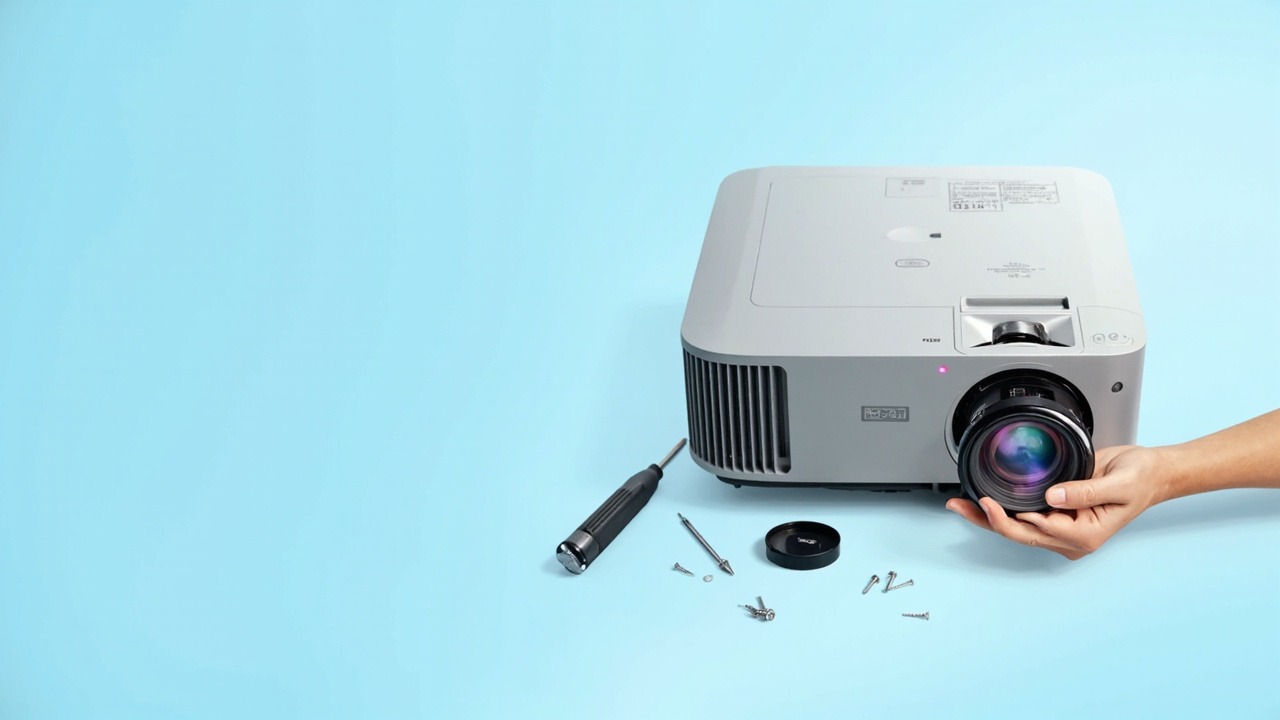

WD481 : lentille de projecteur 0.35:1 pour Optoma, ex. ZU820/ZU920/ZU800 (33 modèles)

Le WD481 est un objectif courte focale destiné aux dalles de 0.65/0.66/0.67 (Optoma), avec un rapport de projection de 0.35:1. Compatible avec 33 modèles et 2 séries de projecteurs, cet article présente les caractéristiques de l’objectif, la distance d’installation, la liste des modèles compatibles et les points à vérifier pour le remplacement.

I. Caractéristiques de l’objectif

II. Calcul de la distance de projection

Le rapport de projection est le rapport entre la distance de projection et la largeur de l’image. Cet objectif à focale fixe (0.35:1) impose une distance d’installation qui varie linéairement avec la taille de l’image. Il ne permet aucune marge de réglage ; la mesure doit donc être précise avant l’installation.

Les valeurs ci-dessus correspondent à la distance libre entre la face avant de l’objectif et l’écran de projection, sans inclure l’espace de refroidissement et de câblage à l’arrière du boîtier. Le calcul est basé sur un format 16:10 ; en pratique, les mesures sur site et le manuel font foi.

III. Modèles compatibles (33 modèles, Optoma)

Le tableau ci-dessous classe les modèles du plus récent au plus ancien selon leur date de production et présente, pour chacun, la résolution, la luminosité et le rapport de zoom de l’objectif d’origine, afin de permettre une sélection rapide selon les besoins du projet.

Le rapport de zoom correspond au facteur de zoom de l’objectif standard d’origine du modèle (limite supérieure ÷ limite inférieure de la plage de rapport de projection) ; il ne correspond pas à la plage de zoom de l’objectif présenté ici.

Références d’objectifs d’origine interchangeables

Parmi ces modèles, 12 peuvent recevoir des objectifs d’origine. Les rapports de projection correspondant à chaque référence figurent ci-dessous et permettent de comparer les solutions d’origine.

Objectifs d’origine Optoma

La référence 0.35:1 présentée ici est la plus proche de la plage de focales de l’A17 (0.65 ~ 0.75) d’origine, ce qui permet une comparaison directe.

Points communs à ces modèles

Le rapport de projection de l’objectif standard d’origine de la plupart des 33 modèles est généralement compris entre 1.22-1.52:1. La référence 0.35:1 proposée ici équivaut à un ajustement de la plage de focales : à distance de projection identique, elle permet d’obtenir une taille d’image différente. C’est précisément la raison du remplacement de l’objectif. La capacité de décalage intégral est conservée, ce qui permet de maintenir l’alignement de l’image après l’ajustement de la focale.

IV. Trois vérifications avant le remplacement

• La dalle et la résolution doivent correspondre. Ce modèle convient aux dalles de 0.67 pouces. Les projecteurs avec une dalle de dimensions différentes ou une résolution différente peuvent présenter de légères variations de projection ; le contrôle de la plaque signalétique avant l’installation est le plus sûr.
• Interface et mécanisme de verrouillage. Les interfaces sont généralement communes aux plateformes de la même génération, mais la position du loquet de verrouillage varie selon la génération. Si l’image est de travers ou si les bords apparaissent flous après l’installation, le verrouillage n’est généralement pas complet ; le problème ne vient le plus souvent pas de l’objectif lui-même.
• Une focale fixe ne laisse aucune marge de zoom. La taille de l’image peut être modifiée uniquement en déplaçant le projecteur. Les dimensions du local doivent être mesurées avec précision, en laissant 10–20 cm supplémentaires aux extrémités.

Pour déterminer si un modèle absent de la liste peut être utilisé, il est préférable de nous envoyer la plaque signalétique et une photo de l’objectif d’origine afin que nous puissions vérifier. Les plateformes de la même génération partagent souvent les mêmes interfaces, mais commander sur la seule base d’un modèle similaire comporte un risque disproportionné.
