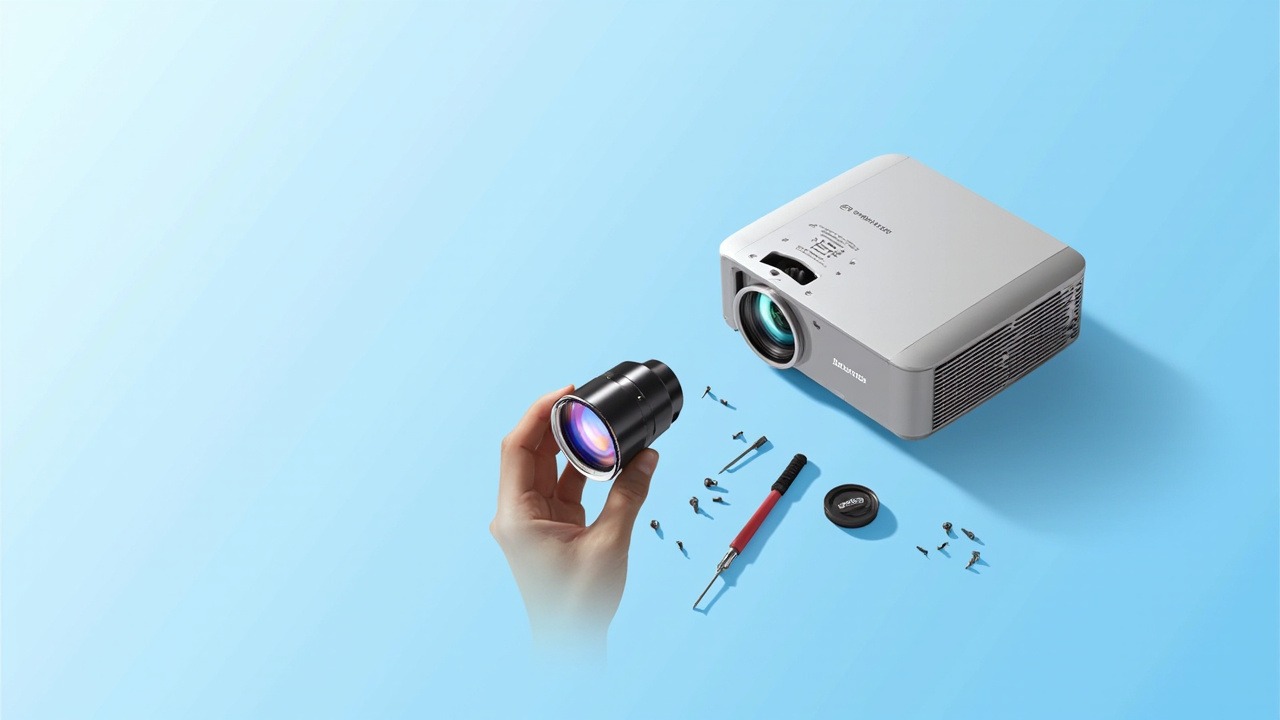

WD482 lente de projeção 0.35:1, 7 modelos Barco: G62‑W14 G62‑W11 G60‑W7 G50‑W6 G62‑W9 G50‑W8 G50‑W7

WD482 é uma lente de curta distância de projeção para os painéis de 0.65/0.66/0.67 polegada (Barco), com razão de projeção de 0.35:1. É compatível com 7 modelos, pertencentes a 2 séries. Este artigo reúne os parâmetros da lente, a distância de instalação, a lista de modelos compatíveis e os principais pontos da substituição.

1. Parâmetros da lente

2. Cálculo da distância de instalação pela razão de projeção

A razão de projeção é a relação entre a distância de instalação e a largura da imagem. Esta lente possui distância focal fixa (0.35:1), portanto a distância de instalação varia linearmente com o tamanho da imagem, sem margem de ajuste. Antes da instalação, as medidas devem ser realizadas com precisão.

Os valores acima correspondem à distância líquida da frente da lente até a tela, sem considerar o espaço necessário para dissipação de calor e conexões na traseira do projetor. Os cálculos consideram o formato 16:10, mas os valores reais devem ser confirmados por medição no local e de acordo com o manual.

3. Modelos compatíveis (7 modelos, Barco)

A tabela abaixo está organizada do modelo mais recente para o mais antigo, de acordo com o início da produção, e inclui a resolução, o brilho e o fator de zoom da lente original de cada modelo, facilitando a seleção conforme os requisitos do projeto.

O fator de zoom corresponde ao número de vezes que a lente padrão original do modelo amplia (limite superior ÷ inferior da faixa original de razão de projeção), e não ao intervalo de zoom da própria lente apresentada neste artigo.

Características comuns desses modelos

Na maioria dos casos, as lentes padrão originais dos 7 modelos têm razões de projeção concentradas em 1.22-1.52：1. Na prática, o modelo deste artigo, com 0.35:1, funciona como uma outra faixa focal: a mesma distância de projeção permite obter diferentes tamanhos de imagem — exatamente a razão direta para a troca da lente. Ele também preserva toda a capacidade de deslocamento, permitindo alinhar a imagem mesmo após o ajuste da faixa focal.

4. Três verificações antes da substituição

• O painel e a resolução devem corresponder. Este modelo é compatível com painéis de 0.67 polegada. Projetores com dimensões de painel diferentes ou resoluções distintas podem apresentar variações no desempenho da projeção; antes da instalação, a opção mais segura é conferir os dados na placa de identificação do projetor.
• Interface e estrutura de travamento. A compatibilidade das interfaces costuma ser boa em plataformas da mesma geração, mas a posição dos clipes de travamento varia entre gerações. Se, após a instalação, a imagem ficar desalinhada ou as bordas parecerem indefinidas, a causa mais provável é o travamento incompleto, e não a lente em si.
• A distância focal fixa não oferece margem de zoom. O tamanho da imagem só pode ser alterado movendo o projetor. As dimensões do local devem ser medidas previamente, prevendo uma folga de 10–20 cm nas extremidades.

Para confirmar se um modelo fora da lista pode ser utilizado, é mais seguro enviar-nos fotos da placa de identificação do projetor e da lente original — plataformas da mesma geração costumam compartilhar interfaces, mas fazer um pedido apenas com base em modelos semelhantes não compensa o risco.
