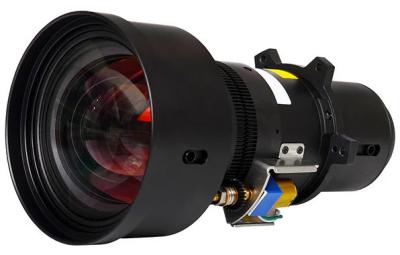

Lente original Optoma BX-CTA06 Standard Zoom es un accesorio óptico original para proyectores de instalación Optoma, pertenece al rango focal estándar (Standard Throw), con relación de proyección 1.22-1.52:1, correspondiente a paneles DLP de 0.67" (serie ProScene ZU). La lista de compatibilidad original cubre 5 modelos; antes de la instalación basta con verificar el modelo del chasis y el tamaño del panel, sin necesidad de recurrir a anillos adaptadores. El valor de una lente original no está en unas cuantas cifras más en la tabla de especificaciones, sino en que sale de fábrica calibrada según el camino óptico y la montura de esa serie de chasis: una vez instalada, el círculo de imagen, la iluminación en los bordes y el recorrido de enfoque son los valores de diseño, sin necesidad de compensar la calidad de imagen con la corrección trapezoidal.
I. Parámetros de la lente
| Marca | Optoma（Optoma） |
| Modelo de lente | BX-CTA06 Standard Zoom |
| Relación de proyección | 1.22-1.52:1 |
| Tipo de producto | Rango focal estándar (Standard Throw) |
| Panel compatible | 0.67" DLP (serie ProScene ZU) pulgadas |
| Modelos cubiertos | 5 unidades |
| Garantía | 12 meses; daños no causados por el usuario pueden acogerse al servicio posventa, según la fecha del documento de envío |
Los parámetros anteriores se basan en las especificaciones originales. Las dimensiones mecánicas, la distancia focal de brida y el tipo de montura, que no aparecen en la tabla de especificaciones, deben consultarse con nosotros según el modelo del chasis; realizar un pedido basándose únicamente en la similitud del modelo conlleva el riesgo de que no se pueda instalar.
II. Conversión de la relación de proyección a la distancia de instalación
La relación de proyección es la proporción entre la distancia de instalación y el ancho de la imagen. Esta lente original es de zoom (1.22-1.52:1); un mismo tamaño de imagen corresponde a un intervalo de distancias, y la instalación puede enfocar dentro de ese intervalo.
| Tamaño de imagen | Ancho de imagen | Distancia de instalación requerida |
|---|---|---|
| 100 pulgadas | 2.15 m | aprox. 2.62 – 3.27 m |
| 120 pulgadas | 2.58 m | aprox. 3.15 – 3.92 m |
| 150 pulgadas | 3.22 m | aprox. 3.93 – 4.90 m |
| 200 pulgadas | 4.30 m | aprox. 5.25 – 6.54 m |
Las distancias anteriores son la distancia neta desde la cara frontal de la lente hasta la pantalla, sin incluir el espacio para la ventilación trasera del chasis ni para el cableado. Calculado con formato 16:10; prevalecen la medición real en el lugar y el manual original.
El rendimiento de imagen difiere en los dos extremos del zoom: cerca del extremo cercano la imagen es más brillante y los bordes quedan algo más blandos; cerca del extremo lejano los bordes son más nítidos y el brillo disminuye ligeramente. Si el espacio lo permite, se recomienda situarse en el tramo medio del intervalo; tras la instalación, busque primero la posición más nítida en el anillo de enfoque y luego ajuste finamente el desplazamiento.
III. Modelos compatibles (5 unidades)
La siguiente tabla proviene de la lista de compatibilidad original; el brillo y la resolución se completan según la base de datos de modelos, y lo que no se puede obtener se indica con «—», sin hacer suposiciones.
| Modelo | Brillo | Resolución |
|---|---|---|
| ZU1100 | 11000 lúmenes | WUXGA,1920 x 1200 |
| ZU1300 | 13000 lúmenes | WUXGA,1920 x 1200 |
| ZU1050 | 10000 lúmenes | WUXGA,1920 x 1200 |
| ZU850 | 8500 lúmenes | WUXGA,1920 x 1200 |
| ZU660 | 6000 lúmenes | 1920x1200 |
Para saber si un modelo fuera de la lista puede utilizarse, envíenos una foto de la placa de características del chasis y de la lente actual para verificarlo: las plataformas de la misma generación suelen compartir montura, pero el riesgo de pedir basándose solo en la similitud del modelo no compensa.
Relación de proyección en distintas series de modelos
La misma lente BX-CTA06 Standard Zoom instalada en las siguientes series tiene una relación de proyección nominal distinta; la selección debe hacerse según la serie a la que pertenece el chasis real.
| Serie de modelos | Relación de proyección |
|---|---|
| — | 1.22-1.52:1 |
IV. Tres cosas que confirmar antes del reemplazo
- El tamaño del panel debe coincidir. BX-CTA06 Standard Zoom está diseñada para paneles de 0.67" DLP (serie ProScene ZU) pulgadas. En equipos con un tamaño de panel diferente o una resolución distinta, aunque la montura permita la instalación, el círculo de imagen y la iluminación en los bordes presentarán problemas.
- Calcule primero la distancia de instalación. Esta lente tiene una relación de proyección nominal de 1.22-1.52:1; aplíquela a las dimensiones de su espacio según la tabla de la sección II. La focal fija no tiene margen; con el zoom también hay que dejar 10–20 cm en ambos extremos.
- Verifique la montura y el bloqueo. La lente original está calibrada según la montura del chasis de esa serie; tras la instalación debe oírse el encaje del bloqueo. Una imagen inclinada o bordes poco nítidos se deben en la mayoría de los casos a que el bloqueo no está correctamente asentado, no a un problema de la lente en sí.
Si tiene dudas, envíenos una foto de la placa de características del chasis y otra de la placa de la lente actual; la verificación con el producto físico es lo más fiable.
