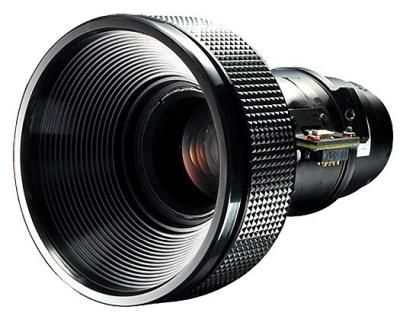

عدسة Vivitek LNS-5SZ1 Standard Zoom بمدى قياسي: توافق D5010-WNL D5110W-WNL D5190HD-WNL H5095

عدسة Vivitek الأصلية LNS-5SZ1 Standard Zoom هي ملحق بصري أصلي من الشركة المصنعة لأجهزة عرض Vivitek الهندسية، وتنتمي إلى فئة الإسقاط القياسي (Standard Throw)، بنسبة إسقاط 1.60-2.00:1، وتتوافق مع لوحات سلسلة D/H الهندسية والسينمائية بالبوصة. تغطي قائمة التوافق الأصلية 4 طرازات، وقبل التركيب يكفي التحقق من طراز الهيكل ومقاس اللوحة؛ ولا حاجة إلى حلقات تحويل للترقيع. لا تكمن قيمة العدسة الأصلية في بضعة أسطر أرقام إضافية في جدول المواصفات، بل في أنها معايَرة في المصنع وفق المسار البصري وحامل العدسة لهياكل هذه السلسلة: عند تركيبها تكون دائرة الصورة وإضاءة الحواف ومدى التركيز ضمن القيم التصميمية، دون الحاجة إلى التصحيح شبه المنحرف لتعويض جودة الصورة.

أولًا، مواصفات العدسة

العلامة التجارية	Vivitek (Vivitek)
طراز العدسة	LNS-5SZ1 Standard Zoom
نسبة الإسقاط	1.60-2.00:1
نوع المنتج	إسقاط قياسي (Standard Throw)
اللوحة المتوافقة	سلسلة D/H الهندسية والسينمائية بالبوصة
الطرازات المغطاة	4 أجهزة
الضمان	12 شهرًا؛ تشمل خدمة ما بعد البيع الأعطال غير الناتجة عن سوء الاستخدام، ويُعتمد تاريخ مستند الشحن كمرجع

تستند المواصفات أعلاه إلى مواصفات الشركة المصنعة. أما الأبعاد الميكانيكية ومسافة الحافة وشكل حامل العدسة، وهي غير ظاهرة في جدول المواصفات، فيرجى التحقق منها معنا بحسب طراز الهيكل؛ فالطلب المباشر اعتمادًا على تشابه الطراز ينطوي على خطر عدم إمكانية التركيب.

ثانيًا، تحويل نسبة الإسقاط إلى مسافة التركيب

نسبة الإسقاط هي النسبة بين مسافة التركيب وعرض الصورة. هذه العدسة الأصلية ذات تكبير/تصغير (1.60-2.00:1)، لذا يقابل مقاس الصورة الواحد نطاقًا من المسافات، ويمكن التركيز عند التركيب ضمن هذا النطاق.

مقاس الصورة	عرض الصورة	مسافة التركيب المطلوبة
100 بوصة	2.15 m	حوالي 3.44 – 4.30 m
120 بوصة	2.58 m	حوالي 4.13 – 5.16 m
150 بوصة	3.22 m	حوالي 5.16 – 6.45 m
200 بوصة	4.30 m	حوالي 6.88 – 8.60 m

المسافات أعلاه هي المسافة الصافية من واجهة العدسة إلى الشاشة، ولا تشمل مساحة التهوية والتوصيلات خلف جسم الجهاز. حُسبت على أساس نسبة 16:10، ويُعتمد القياس الفعلي في الموقع ودليل الشركة المصنعة.

تختلف جودة الصورة عند طرفي التكبير/التصغير: قرب الطرف القريب تكون الصورة أكثر سطوعًا والحواف أقل حدة؛ وقرب الطرف البعيد تكون الحواف أكثر ثباتًا والسطوع أقل قليلًا. إذا سمح الموقع، يُنصح بالوقوف عند منتصف النطاق؛ وبعد التركيب ابحث أولًا عن أكثر موضع حدة على حلقة التركيز، ثم اضبط الإزاحة بدقة.

ثالثًا، الطرازات المتوافقة (4 أجهزة)

الجدول التالي مأخوذ من قائمة التوافق الأصلية؛ وقد أُعيد إدراج السطوع والدقة وفق قاعدة بيانات الطرازات، وما لم يتوفر تُكتب له «—» دون تخمين.

الطراز	السطوع	الدقة
D5010-WNL	6000 لومن	1024x768
D5110W-WNL	5000 لومن	1280x800
D5190HD-WNL	4700 لومن	1920x1080
H5095	2000 لومن	1920x1080

لمعرفة ما إذا كان يمكن استخدام طرازات خارج القائمة، أرسل لنا صورة لوحة بيانات الهيكل والعدسة الحالية للتحقق — فمنصات الجيل نفسه كثيرًا ما تتشارك الحامل نفسه، لكن المخاطرة بالطلب اعتمادًا على تشابه الطراز غير مجدية.

نسبة الإسقاط لسلاسل الطرازات المختلفة

عند تركيب العدسة نفسها LNS-5SZ1 Standard Zoom على السلاسل التالية، فإن نسبة الإسقاط الاسمية ليست واحدة، ويجب اختيار القيمة وفق السلسلة التي ينتمي إليها الهيكل الفعلي.

سلسلة الطراز	نسبة الإسقاط
—	1.60-2.00:1

رابعًا، ثلاثة أمور يجب التحقق منها قبل الاستبدال

• يجب أن يتطابق مقاس اللوحة. صُممت LNS-5SZ1 Standard Zoom للوحات سلسلة D/H الهندسية والسينمائية بالبوصة. إذا اختلف مقاس اللوحة أو اختلفت دقة الجهاز، فحتى لو أمكن تركيبها على الحامل، ستظهر مشكلات في دائرة الصورة وإضاءة الحواف.
• احسب مسافة التركيب أولًا. نسبة الإسقاط الاسمية لهذه العدسة هي 1.60-2.00:1، فطبّقها على أبعاد موقعك وفق جدول القسم الثاني؛ العدسة الثابتة البؤرة لا تمنح هامشًا، وحتى عدسة الزوم ينبغي ترك 10–20 cm عند الطرفين.
• تحقق من الحامل وقفل التثبيت. تُعاير العدسة الأصلية وفق حامل هيكل هذه السلسلة، ويجب بعد التركيب سماع صوت ثبات القفل؛ أما ميل الصورة وعدم وضوح الحواف فغالبًا سببهما عدم إحكام القفل، لا العدسة نفسها.

إذا لم تكن متأكدًا، أرسل لنا صورة للوحة بيانات الهيكل وصورة للوحة بيانات العدسة الحالية، فالتحقق من القطع الفعلية هو الأكثر أمانًا.
