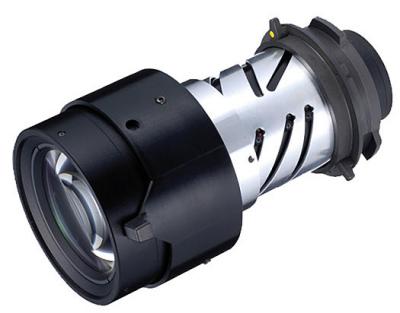

NEC Originalobjektiv NP15ZL Zoom ist ein Original-Optikzubehör für NEC-Projektoren der Professional-Serie und gehört zur Kategorie Long Throw mit einem Projektionsverhältnis von 4,70–7,02:1. Die herstellerseitige Kompatibilitätsliste umfasst 20 Modelle; vor der Montage genügt ein Abgleich mit der Gehäusebezeichnung und der Panelgröße – ein Adapterring ist nicht erforderlich. Der Wert eines Originalobjektivs liegt nicht in ein paar zusätzlichen Zahlen in der Spezifikationstabelle, sondern darin, dass es ab Werk auf den Strahlengang und den Bajonettanschluss der jeweiligen Gehäuseserie abgestimmt ist: Bildkreis, Randhelligkeit und Fokussierweg entsprechen nach der Montage den Konstruktionswerten, und die Bildqualität muss nicht durch Trapezkorrektur ausgeglichen werden.
1. Objektivdaten
| Marke | NEC (NEC) |
| Objektivmodell | NP15ZL Zoom |
| Projektionsverhältnis | 4,70–7,02:1 |
| Produkttyp | Long Throw |
| Kompatible Modelle | 20 Geräte |
| Garantie | 12 Monate, bei nicht selbst verursachten Schäden über den After-Sales-Service abwickelbar, maßgeblich ist das Datum auf dem Lieferschein |
Die oben genannten Daten entsprechen der Herstellerspezifikation. Mechanische Abmessungen, Auflagemaß und Bajonettform, die in der Tabelle nicht ersichtlich sind, bitten wir anhand der Gehäusebezeichnung bei uns abzuklären – eine Bestellung allein aufgrund einer ähnlichen Modellbezeichnung birgt das Risiko, dass das Objektiv nicht passt.
2. Umrechnung des Projektionsverhältnisses in den Montageabstand
Das Projektionsverhältnis ist das Verhältnis von Montageabstand zu Bildbreite. Dieses Originalobjektiv ist ein Zoomobjektiv (4,70–7,02:1); dieselbe Bildgröße entspricht einem Bereich von Abständen, und innerhalb dieses Bereichs ist bei der Montage stets eine Scharfstellung möglich.
| Bildgröße | Bildbreite | Erforderlicher Montageabstand |
|---|---|---|
| 100 Zoll | 2,15 m | ca. 10,11 – 15,09 m |
| 120 Zoll | 2,58 m | ca. 12,13 – 18,11 m |
| 150 Zoll | 3,22 m | ca. 15,16 – 22,64 m |
| 200 Zoll | 4,30 m | ca. 20,21 – 30,19 m |
Die Angaben beziehen sich auf den lichten Abstand von der Objektivstirnseite zur Leinwand, ohne Berücksichtigung des Lüftungs- und Verkabelungsraums hinter dem Gehäuse. Berechnet für das 16:10-Format; maßgeblich sind die Messung vor Ort und die Herstelleranleitung.
Die Bildqualität unterscheidet sich an beiden Enden des Zoombereichs: Nahe dem Nahbereich ist das Bild heller, die Ränder sind etwas weicher; nahe dem Fernbereich sind die Ränder schärfer, die Helligkeit sinkt leicht. Wenn es die Örtlichkeit erlaubt, empfiehlt es sich, den mittleren Bereich zu wählen; nach der Montage zunächst am Fokusring die schärfste Position suchen und dann die Verschiebung feinjustieren.
3. Kompatible Modelle (20 Geräte)
Die folgende Tabelle stammt aus der Hersteller-Kompatibilitätsliste; Helligkeit und Auflösung wurden aus der Modellbibliothek ergänzt, nicht ermittelbare Werte sind mit „—“ gekennzeichnet und werden nicht geschätzt.
| Modell | Helligkeit | Auflösung |
|---|---|---|
| PA1004UL-B | 10000 Lumen | 1920x1200 |
| PA1004UL-B-41 | 10000 Lumen | 1920x1200 |
| PA1004UL-W | 10000 Lumen | 1920x1200 |
| PA1004UL-W-41 | 10000 Lumen | 1920x1200 |
| PA500U | 5000 Lumen | 1920x1200 |
| PA500U-13ZL | 5000 Lumen | 1920x1200 |
| PA500X | 5000 Lumen | 1024x768 |
| PA500X-13ZL | 5000 Lumen | 1024x768 |
| PA521U | 5200 Lumen | 1920x1200 |
| PA521U-13ZL | 5200 Lumen | 1920x1200 |
| PA550W | 5500 Lumen | 1280x800 |
| PA550W-13ZL | 5500 Lumen | 1280x800 |
| PA571W | 5700 Lumen | 1280x800 |
| PA571W-13ZL | 5700 Lumen | 1280x800 |
| PA600X | 6000 Lumen | 1024x768 |
| PA600X-13ZL | 6000 Lumen | 1024x768 |
| PA622U | 6200 Lumen | 1920x1200 |
| PA622U-13ZL | 6200 Lumen | 1920x1200 |
| PA672W | 6700 Lumen | 1280x800 |
| PA672W-13ZL | 6700 Lumen | 1280x800 |
Ob Modelle außerhalb der Liste verwendet werden können, prüfen wir gerne anhand des Typenschilds des Gehäuses und eines Fotos des vorhandenen Objektivs – Plattformen derselben Generation teilen häufig dasselbe Bajonett, doch das Risiko einer Bestellung allein aufgrund einer ähnlichen Modellbezeichnung ist nicht lohnend.
Projektionsverhältnis verschiedener Modellserien
Dasselbe NP15ZL Zoom hat an den folgenden Serien jeweils ein unterschiedliches Nenn-Projektionsverhältnis; bei der Auswahl ist der Wert der tatsächlichen Gehäuseserie maßgeblich.
| Modellserie | Projektionsverhältnis |
|---|---|
| — | 4,70–7,02:1 |
4. Drei Punkte vor dem Austausch
- Gehäuse-Panel und Auflösung prüfen. Originalobjektive sind für eine bestimmte Panelgröße ausgelegt; bei abweichender Panelspezifikation deckt der Bildkreis das Bild nicht ab, was zu Vignettierung oder Randlichtabfall führt.
- Zuerst den Montageabstand berechnen. Dieses Objektiv hat ein Nenn-Projektionsverhältnis von 4,70–7,02:1; anhand der Tabelle in Abschnitt 2 auf die eigenen Raummaße übertragen. Bei Festbrennweite gibt es keinen Spielraum, auch beim Zoom sollten an beiden Enden 10–20 cm Reserve eingeplant werden.
- Bajonett und Verriegelung prüfen. Originalobjektive sind auf das Bajonett der jeweiligen Gehäuseserie abgestimmt; nach der Montage muss die Verriegelung hörbar einrasten. Ein schiefes Bild oder unscharfe Ränder sind meist auf eine nicht vollständig eingerastete Verriegelung zurückzuführen und nicht auf das Objektiv selbst.
Bei Unsicherheit senden Sie uns je ein Foto des Gehäuse-Typenschilds und des Typenschilds des vorhandenen Objektivs – die Prüfung anhand des tatsächlichen Geräts ist am zuverlässigsten.
