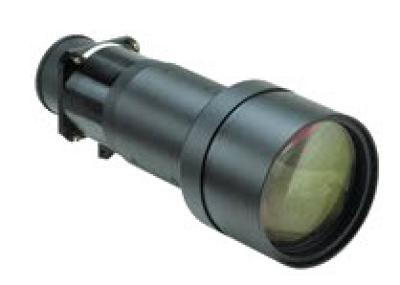

Christie Originalobjektiv 113-104106-XX HB Fixed ist ein Original-Optikzubehör für Christie-Installationsprojektoren und gehört zur Kategorie Kurzdistanz (Short Throw) mit einem Projektionsverhältnis von 0,72:1. Die originale Kompatibilitätsliste umfasst 7 Modelle; vor der Montage genügt ein Abgleich mit der Gehäusemodellbezeichnung und der Panelgröße – ein Adapterring ist nicht nötig. Der Wert eines Originalobjektivs liegt nicht in ein paar zusätzlichen Zahlen in der Spezifikationstabelle, sondern darin, dass es ab Werk auf den Strahlengang und den Bajonettanschluss der jeweiligen Gehäuseserie abgestimmt ist: Nach der Montage entsprechen Bildkreis, Randhelligkeit und Fokussierweg den Designwerten, und die Bildqualität muss nicht mit der Trapezkorrektur nachgebessert werden.
I. Objektivdaten
| Marke | Christie (Christie) |
| Objektivmodell | 113-104106-XX HB Fixed |
| Projektionsverhältnis | 0,72:1 |
| Produkttyp | Kurzdistanz (Short Throw) |
| Abgedeckte Modelle | 7 Geräte |
| Garantie | 12 Monate, After-Sales-Service bei nicht selbst verursachten Schäden, maßgeblich ist das Datum auf dem Lieferschein |
Die oben genannten Daten richten sich nach der Original-Spezifikation. Mechanische Abmessungen, Auflagenmaß und Bajonettform, die in der Tabelle nicht ersichtlich sind, klären Sie bitte anhand der Gehäusemodellbezeichnung mit uns ab; eine Bestellung allein aufgrund einer ähnlichen Modellbezeichnung birgt das Risiko, dass das Objektiv nicht passt.
II. Umrechnung des Projektionsverhältnisses in den Montageabstand
Das Projektionsverhältnis ist das Verhältnis von Montageabstand zu Bildbreite. Dieses Originalobjektiv ist eine Festbrennweite (0,72:1); der Montageabstand ändert sich linear mit der Bildgröße und es gibt keinen Einstellspielraum – vor der Installation muss daher genau gemessen werden.
| Bildgröße | Bildbreite | Erforderlicher Montageabstand |
|---|---|---|
| 100 Zoll | 2,15 m | ca. 1,55 m |
| 120 Zoll | 2,58 m | ca. 1,86 m |
| 150 Zoll | 3,22 m | ca. 2,32 m |
| 200 Zoll | 4,30 m | ca. 3,10 m |
Die Angaben beziehen sich auf den lichten Abstand von der Objektivstirnfläche zur Leinwand, ohne Berücksichtigung des Platzbedarfs für Kühlung und Verkabelung an der Gehäuserückseite. Berechnet für das 16:10-Format; maßgeblich sind die Messung vor Ort und die Original-Bedienungsanleitung.
III. Kompatible Modelle (7 Geräte)
Die folgende Tabelle stammt aus der Original-Kompatibilitätsliste; Helligkeit und Auflösung wurden aus der Modelldatenbank ergänzt, nicht ermittelbare Werte sind mit „—“ angegeben und nicht geschätzt.
| Modell | Helligkeit | Auflösung |
|---|---|---|
| D4K2560 | 22500 Lumen | 4096x2160 |
| D4K3560 | 32500 Lumen | 4096x2160 |
| Mirage 4K25 | — | — |
| Mirage 4K35 | — | — |
| Roadie 4K25 | — | — |
| Roadie 4K35 | — | — |
| Roadie 4K45 | — | — |
Ob Modelle außerhalb der Liste verwendet werden können, prüfen Sie bitte, indem Sie uns das Typenschild des Gehäuses und ein Foto des vorhandenen Objektivs senden – Plattformen derselben Generation teilen oft denselben Bajonettanschluss, doch das Risiko einer Bestellung allein aufgrund ähnlicher Modellbezeichnungen lohnt sich nicht.
Projektionsverhältnis verschiedener Modellserien
Dasselbe 113-104106-XX HB Fixed hat an den folgenden Serien unterschiedliche nominelle Projektionsverhältnisse; bei der Auswahl ist der Wert der tatsächlichen Gehäuseserie maßgeblich.
| Modellserie | Projektionsverhältnis |
|---|---|
| — | 0,72:1 |
IV. Drei Punkte vor dem Austausch
- Gehäuse-Panel und Auflösung prüfen. Das Originalobjektiv ist für eine bestimmte Panelgröße ausgelegt; bei abweichender Panelspezifikation kann der Bildkreis nicht abgedeckt werden, was zu Vignettierung oder Randlichtabfall führt.
- Zuerst den Montageabstand berechnen. Dieses Objektiv hat ein nominelles Projektionsverhältnis von 0,72:1; übertragen Sie die Werte aus der Tabelle in Abschnitt II auf die Abmessungen Ihres Standorts. Eine Festbrennweite hat keinen Spielraum, und auch bei Zoomobjektiven sollten an beiden Enden 10–20 cm Reserve eingeplant werden.
- Bajonett und Verriegelung prüfen. Das Originalobjektiv ist auf den Bajonettanschluss der jeweiligen Gehäuseserie abgestimmt; nach der Montage muss die Verriegelung hörbar einrasten. Ein schiefes Bild oder unscharfe Ränder sind meist auf eine nicht vollständig eingerastete Verriegelung zurückzuführen und nicht auf das Objektiv selbst.
Bei Unsicherheit senden Sie uns je ein Foto des Gehäuse-Typenschilds und des vorhandenen Objektiv-Typenschilds – der Abgleich mit dem tatsächlichen Gerät ist am zuverlässigsten.
Beratung anfordern
Für eine Auswahlberatung zum Originalobjektiv 113-104106-XX HB Fixed von Zorsika, Projektkonfigurationsempfehlungen oder eine vollständige Kompatibilitätsliste kontaktieren Sie uns bitte über:
| Telefon | 0086-20-38551187 |
| sales@zorsika.com | |
| Geschäftszeiten: Montag bis Freitag 9:00–18:00 | |
Objektivmodell, Original-Teilenummer und kompatible Modelle in diesem Artikel stammen aus der Original-Kompatibilitätsliste und der Zorsika-Produktdatenbank; die Daten werden laufend aktualisiert, maßgeblich ist die Bestätigung im Rahmen der tatsächlichen Anfrage.
