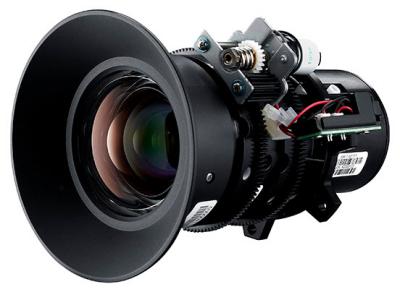

Lente de projeção Optoma BX-CAA02 Standard Zoom: compatível com TW865-NL TW865-NLW WU630 ZU650

Lente original Optoma BX-CAA02 Standard Zoom é um acessório óptico original para projetores de engenharia Optoma, pertencente à distância focal padrão (Standard Throw), com relação de projeção 1.22-1.53:1. A lista de compatibilidade original cobre 6 modelos; antes da instalação, basta verificar o modelo do corpo e o tamanho do painel, sem necessidade de recorrer a anéis adaptadores. O valor da lente original não está nas linhas extras de números na tabela de especificações, mas no fato de ser calibrada de fábrica conforme o caminho óptico e a baioneta da série do corpo: uma vez instalada, o círculo de imagem, a iluminância nas bordas e o curso de foco correspondem aos valores de projeto, sem necessidade de correção trapezoidal para compensar a qualidade de imagem.

I. Parâmetros da lente

Marca	Optoma（Optoma）
Modelo da lente	BX-CAA02 Standard Zoom
Relação de projeção	1.22-1.53:1
Tipo de produto	Distância focal padrão (Standard Throw)
Modelos compatíveis	6 unidades
Garantia	12 meses; danos não causados pelo usuário podem acionar o pós-venda, com base na data do documento de expedição

Os parâmetros acima seguem as especificações originais. Dimensões mecânicas, distância focal de flange e tipo de baioneta não visíveis na tabela de especificações devem ser confirmados conosco de acordo com o modelo do corpo; fazer o pedido apenas por semelhança de modelo envolve risco de não encaixar.

II. Conversão da relação de projeção em distância de instalação

A relação de projeção é a razão entre a distância de instalação e a largura da imagem. Esta lente original é zoom (1.22-1.53:1); o mesmo tamanho de imagem corresponde a um intervalo de distância, e a instalação dentro desse intervalo permite o foco.

Tamanho da imagem	Largura da imagem	Distância de instalação necessária
100 polegadas	2,15 m	aprox. 2,62 – 3,29 m
120 polegadas	2,58 m	aprox. 3,15 – 3,95 m
150 polegadas	3,22 m	aprox. 3,93 – 4,93 m
200 polegadas	4,30 m	aprox. 5,25 – 6,58 m

As distâncias acima são a distância líquida da face frontal da lente até a tela, sem considerar o espaço para ventilação e cabeamento na parte traseira do corpo. Calculado com proporção 16:10; prevalecem a medição no local e o manual original.

O desempenho de imagem difere nas duas extremidades do zoom: próximo à extremidade curta, a imagem é mais brilhante e as bordas ligeiramente mais suaves; próximo à extremidade longa, as bordas são mais nítidas e o brilho ligeiramente menor. Quando o local permitir, recomenda-se posicionar no meio do intervalo; após a instalação, encontre primeiro a posição mais nítida no anel de foco e depois ajuste finamente o deslocamento.

III. Modelos compatíveis (6 unidades)

A tabela abaixo é extraída da lista de compatibilidade original; brilho e resolução são preenchidos conforme o banco de modelos, com "—" quando indisponíveis, sem suposições.

Modelo	Brilho	Resolução
TW865-NL	6000 lúmens	1280x800
TW865-NLW	6000 lúmens	1280x800
WU630	6000 lúmens	1920x1200
ZU650	5500 lúmens	1920x1200
ZU650+	5500 lúmens	1920x1200
ZU660	6000 lúmens	1920x1200

Para saber se modelos fora da lista podem ser usados, envie-nos a placa de identificação do corpo e fotos da lente atual para verificação — plataformas da mesma geração frequentemente compartilham a baioneta, mas o risco de pedir apenas por semelhança de modelo não compensa.

Relação de projeção em diferentes séries de modelos

A mesma lente BX-CAA02 Standard Zoom instalada nas séries abaixo apresenta relação de projeção nominal diferente; a seleção deve considerar o valor da série do corpo real.

Série de modelos	Relação de projeção
—	1.22-1.53:1

IV. Três verificações antes da substituição

• Confirme o chip e a resolução do corpo. A lente original é projetada para um tamanho específico de painel; com especificação de painel diferente, o círculo de imagem não cobre a tela, causando vinheta ou perda de luz nas bordas.
• Calcule primeiro a distância de instalação. Esta lente tem relação de projeção nominal de 1.22-1.53:1; aplique a tabela da seção II às dimensões do seu local; lentes de foco fixo não têm margem, e o zoom também deve reservar 10–20 cm nas duas extremidades.
• Verifique a baioneta e o travamento. A lente original é calibrada para a baioneta da série do corpo; após a instalação, deve-se ouvir o travamento completo; imagem inclinada e bordas sem nitidez geralmente indicam travamento incompleto, não problema da lente em si.

Em caso de dúvida, tire uma foto da placa de identificação do corpo e outra da placa da lente atual e envie-nos; a verificação com o produto físico é a mais segura.
