دليل عدسة Barco EN14 Long Zoom طويلة المدى: CNHD-81B CNWU-81B F70-W6 F70-W8 F90-W13 FS70-W6

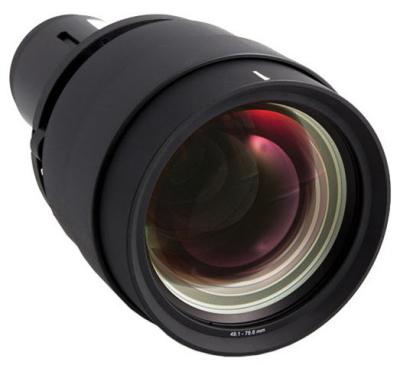

عدسة Barco الأصلية EN14 Long Zoom هي ملحق بصري أصلي لأجهزة عرض Barco الاحترافية، وتنتمي إلى العدسات طويلة الرمي (Long Throw)، بنسبة إسقاط 2.37-3.79:1. تغطي قائمة التوافق الأصلية 6 طرازات؛ قبل التركيب يكفي التحقق من طراز جسم الجهاز ومقاس اللوحة، دون الحاجة إلى حلقة تحويل للتعويض. لا تكمن قيمة العدسة الأصلية في بضعة أسطر إضافية من الأرقام في جدول المواصفات، بل في أنها تُعاير في المصنع وفق المسار البصري وحامل العدسة لجسم الجهاز في هذه السلسلة: عند تركيبها تكون دائرة الصورة وإضاءة الحواف ومدى التركيز ضمن القيم التصميمية، دون الحاجة إلى تصحيح شبه المنحرف لتعويض جودة الصورة.

أولًا: مواصفات العدسة

العلامة التجارية	Barco (Barco)
طراز العدسة	EN14 Long Zoom
نسبة الإسقاط	2.37-3.79:1
نوع المنتج	عدسة طويلة الرمي (Long Throw)
الطرازات المدعومة	6 أجهزة
الضمان	12 شهرًا؛ يمكن الاستفادة من خدمة ما بعد البيع في حالات التلف غير المتعمد، وفقًا لتاريخ فاتورة الشحن

تخضع المواصفات أعلاه للمواصفات الأصلية. أما الأبعاد الميكانيكية ومسافة الحافة ونوع حامل العدسة غير الظاهرة في جدول المواصفات، فيرجى التحقق منها معنا وفقًا لطراز جسم الجهاز؛ فالطلب بناءً على تشابه الطراز فقط ينطوي على خطر عدم التوافق.

ثانيًا: تحويل نسبة الإسقاط إلى مسافة التركيب

نسبة الإسقاط هي النسبة بين مسافة التركيب وعرض الصورة. هذه العدسة الأصلية متغيرة البعد البؤري (2.37-3.79:1)؛ يقابل حجم الصورة الواحد نطاق مسافات، ويمكن التركيز عند التركيب ضمن هذا النطاق.

حجم الصورة	عرض الصورة	مسافة التركيب المطلوبة
100 بوصة	2.15 m	حوالي 5.10 – 8.15 m
120 بوصة	2.58 m	حوالي 6.11 – 9.78 m
150 بوصة	3.22 m	حوالي 7.64 – 12.22 m
200 بوصة	4.30 m	حوالي 10.19 – 16.30 m

المسافة أعلاه هي المسافة الصافية من واجهة العدسة إلى الشاشة، ولا تشمل مساحة التهوية والتوصيلات خلف جسم الجهاز. محسوبة بنسبة إطار 16:10، والمرجع الفعلي هو القياس الميداني ودليل الجهاز الأصلي.

تختلف جودة الصورة بين طرفي نطاق التكبير: عند الطرف القريب تكون الصورة أكثر سطوعًا والحواف أقل حدة قليلًا؛ وعند الطرف البعيد تكون الحواف أكثر وضوحًا والسطوع أقل قليلًا. إذا سمح الموقع، يُنصح بالوقوع في منتصف النطاق؛ وبعد التركيب، ابحث أولًا عن أوضح وضع على حلقة التركيز ثم اضبط الإزاحة بدقة.

ثالثًا: الطرازات المتوافقة (6 أجهزة)

الجدول أدناه مأخوذ من قائمة التوافق الأصلية؛ تم استكمال السطوع والدقة من قاعدة بيانات الطرازات، وحيث لا تتوفر البيانات تُكتب «—» دون تخمين.

الطراز	السطوع	الدقة
CNHD-81B	7500 لومن	1920x1080
CNWU-81B	7650 لومن	1920x1200
F70-W6	5900 لومن	1920x1200
F70-W8	—	1920x1200
F90-W13	—	1920x1200
FS70-W6	5900 لومن	1920x1200

للتحقق من إمكانية استخدام طرازات خارج القائمة، أرسل لنا صورة لوحة بيانات جسم الجهاز وصورة للعدسة الحالية — فمنصات الجيل نفسه غالبًا ما تشترك في حامل العدسة، لكن الطلب بناءً على تشابه الطراز فقط مخاطرة غير مجدية.

نسبة الإسقاط لمجموعات الطرازات المختلفة

عند تركيب العدسة نفسها EN14 Long Zoom على المجموعات التالية، تختلف نسبة الإسقاط الاسمية؛ ويجب اختيار القيمة وفقًا للسلسلة التي ينتمي إليها جسم الجهاز الفعلي.

سلسلة الطرازات	نسبة الإسقاط
—	2.37-3.79:1

رابعًا: ثلاثة أمور يجب تأكيدها قبل الاستبدال

• تأكد من شريحة جسم الجهاز ودقة العرض. صُممت العدسة الأصلية وفق مقاس لوحة معين؛ وإذا اختلفت مواصفات اللوحة، فلن تغطي دائرة الصورة الإطار كاملًا، وقد يظهر تظليل زوايا أو نقص إضاءة في الحواف بعد التركيب.
• احسب مسافة التركيب أولًا. نسبة الإسقاط الاسمية لهذه العدسة هي 2.37-3.79:1، وطبّق ذلك على أبعاد موقعك وفق جدول القسم الثاني؛ العدسة الثابتة البعد البؤري لا توفر هامشًا، وحتى المتغيرة يجب ترك 10–20 cm عند الطرفين.
• تحقق من حامل العدسة وآلية التثبيت. تمت معايرة العدسة الأصلية وفق حامل عدسة جسم الجهاز في هذه السلسلة، ويجب سماع صوت تثبيت القفل بإحكام بعد التركيب؛ غالبًا ما يكون انحراف الصورة وعدم وضوح الحواف بسبب عدم اكتمال القفل، وليس بسبب العدسة نفسها.

إذا لم تكن متأكدًا، أرسل لنا صورة لكل من لوحة بيانات جسم الجهاز ولوحة بيانات العدسة الحالية، فالتحقق من القطع الفعلية هو الأكثر موثوقية.
