Panasonic ET-DLE350 लॉन्ग थ्रो प्रोजेक्टर लेंस: 30 मॉडलों के लिए उपयुक्त

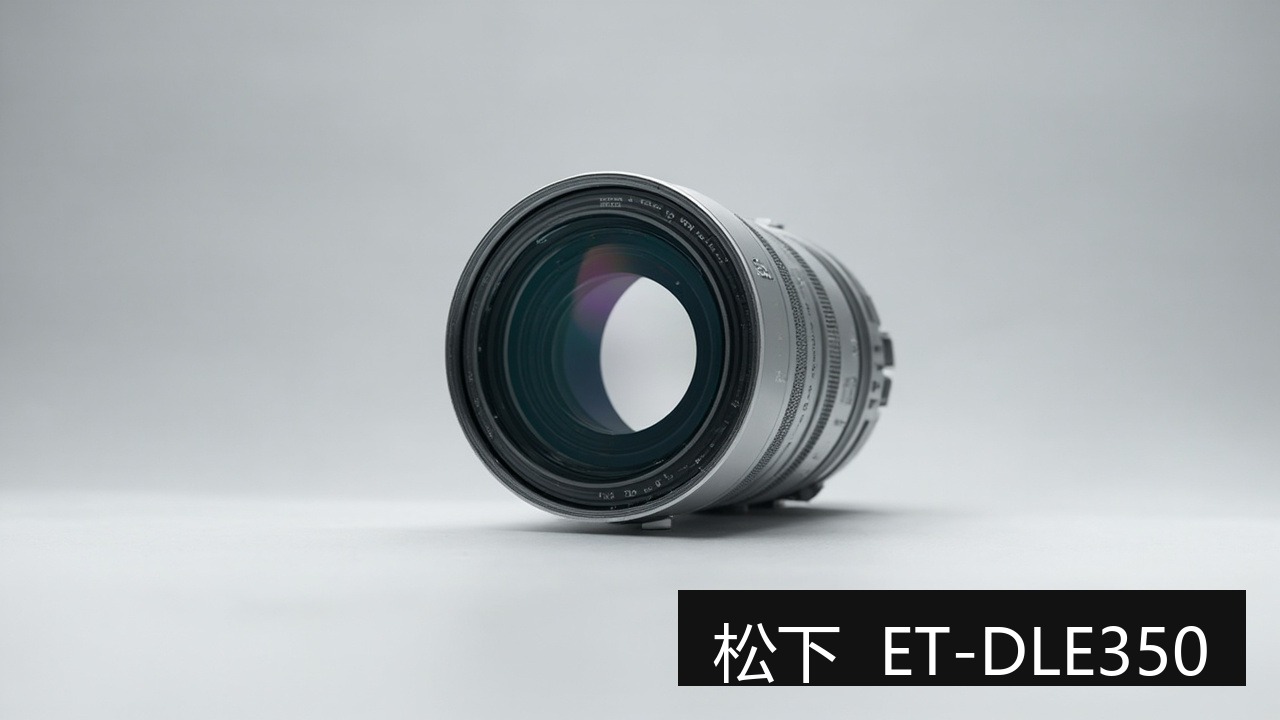

Panasonic ओरिजिनल लेंस ET-DLE350 Panasonic इंजीनियरिंग प्रोजेक्टर के लिए ओरिजिनल ऑप्टिकल एक्सेसरी है, यह लॉन्ग थ्रो (Long Throw) श्रेणी में आता है, थ्रो रेशियो 3.58-5.45:1 है और 0.67 1DLP इंच पैनल के लिए है। ओरिजिनल कम्पैटिबिलिटी सूची में 30 मॉडल शामिल हैं; इंस्टॉल करने से पहले बॉडी मॉडल और पैनल साइज़ से मिलान कर लें, अडैप्टर रिंग से काम चलाने की ज़रूरत नहीं है। ओरिजिनल लेंस का मूल्य स्पेसिफिकेशन तालिका में कुछ अतिरिक्त आंकड़ों में नहीं, बल्कि इस तथ्य में है कि यह फैक्ट्री में उसी श्रृंखला की बॉडी के ऑप्टिकल पाथ और माउंट के अनुसार कैलिब्रेट होकर आता है: लगाने पर इमेज सर्कल, किनारों की रोशनी और फोकस ट्रैवल डिज़ाइन मानों के अनुसार होते हैं; इमेज क्वालिटी सुधारने के लिए कीस्टोन करेक्शन पर निर्भर रहने की ज़रूरत नहीं होती।

1. लेंस पैरामीटर

ब्रांड	Panasonic（Panasonic）
लेंस मॉडल	ET-DLE350
थ्रो रेशियो	3.58-5.45:1
उत्पाद प्रकार	लॉन्ग थ्रो (Long Throw)
उपयुक्त पैनल	0.67 1DLP इंच
संगत मॉडल	30
वारंटी	12 महीने; गैर-मानवीय क्षति होने पर आफ्टर-सेल्स सर्विस उपलब्ध है, शिपिंग दस्तावेज़ की तारीख मान्य होगी

ऊपर दिए पैरामीटर ओरिजिनल फैक्ट्री स्पेसिफिकेशन के अनुसार हैं। पैरामीटर तालिका में न दिखने वाले मैकेनिकल आयाम, फ्लैंज डिस्टेंस और माउंट प्रकार के लिए कृपया बॉडी मॉडल बताकर हमसे पुष्टि करें; केवल मिलते-जुलते मॉडल के आधार पर सीधे ऑर्डर करने पर फिट न होने का जोखिम है।

2. थ्रो रेशियो से इंस्टॉलेशन दूरी की गणना

थ्रो रेशियो इंस्टॉलेशन दूरी और स्क्रीन चौड़ाई का अनुपात है। यह ओरिजिनल लेंस ज़ूम लेंस है (3.58-5.45:1); एक ही स्क्रीन साइज़ के लिए दूरी की एक रेंज होती है, और इंस्टॉलेशन के समय इस रेंज में रहने पर फोकस हो जाएगा।

स्क्रीन साइज़	स्क्रीन चौड़ाई	आवश्यक इंस्टॉलेशन दूरी
100 इंच	2.15 m	लगभग 7.70 – 11.72 m
120 इंच	2.58 m	लगभग 9.24 – 14.06 m
150 इंच	3.22 m	लगभग 11.55 – 17.58 m
200 इंच	4.30 m	लगभग 15.39 – 23.43 m

ये लेंस के सामने वाले सिरे से स्क्रीन तक की शुद्ध दूरी है; इसमें बॉडी के पीछे की कूलिंग और वायरिंग स्पेस शामिल नहीं है। गणना 16:10 फ्रेम के आधार पर की गई है; वास्तविक मान साइट पर माप और ओरिजिनल मैनुअल के अनुसार होंगे।

ज़ूम के दोनों सिरों पर इमेज क्वालिटी अलग होती है: नज़दीकी सिरे पर तस्वीर अधिक चमकीली और किनारे थोड़े ढीले; दूर के सिरे पर किनारे अधिक स्पष्ट और चमक थोड़ी कम। जगह अनुमति दे तो रेंज के मध्य भाग में रखने की सलाह है; फिट करने के बाद पहले फोकस रिंग पर सबसे स्पष्ट स्थिति खोजें, फिर पोज़िशन को थोड़ा समायोजित करें।

3. संगत मॉडल (30)

नीचे की तालिका ओरिजिनल कम्पैटिबिलिटी सूची से ली गई है; ब्राइटनेस और रेज़ोल्यूशन मॉडल डेटाबेस से भरे गए हैं; जो उपलब्ध नहीं हैं वहाँ "—" लिखा है, अनुमान नहीं लगाया गया।

मॉडल	ब्राइटनेस	रेज़ोल्यूशन
PT-FRZ580C	5400 लुमेन	WUXGA,1920 x 1200
PT-FRZ680C	6200 लुमेन	WUXGA,1920 x 1200
PT-FRZ99C	10000 लुमेन	WUXGA,1920 x 1200
PT-FRZ78C	7200 लुमेन	WUXGA, 1920 x 1200
PT-FRW73C	7200 लुमेन	WXGA, 1280 x 800
PT-FRZ89C	8800 लुमेन	WUXGA,1920 x 1200
PT-FRZ79C	7200 लुमेन	WUXGA,1920 x 1200
PT-FRZ69C	6200 लुमेन	WUXGA,1920 x 1200
PT-FRZ98C	10000 लुमेन	WUXGA, 1920 x 1200
PT-FRW93C	10000 लुमेन	WXGA, 1280 x 800
PT-FRX110C	11000 लुमेन	WUXGA,1920 x 1200
PT-FRZ575C	—	—
PT-FRQ100C	10000 लुमेन	WQXGA 2715 x1697
PT-FRZ120C	12000 लुमेन	WUXGA,1920 x 1200
PT-FRZ88C	8800 लुमेन	WUXGA, 1920 x 1200
PT-FRQ080C	8000 लुमेन	WQXGA 2715 x1697
PT-FRZ86C	8600 लुमेन	WUXGA, 1920 x 1200
PT-FRQ86C	8600 लुमेन	4K, 3840 x 2160
PT-FRZ76C	—	—
PT-RCQ10	10000 लुमेन	WQXGA 2715 x1697
PT-RCQ80	8000 लुमेन	WQXGA 2715 x1697
PT-RZ120	12000 लुमेन	WUXGA,1920 x 1200
PT-RZ990	9400 लुमेन	WUXGA,1920 x 1200
PT-RZ890	8500 लुमेन	WUXGA,1920 x 1200
PT-RZ790	7000 लुमेन	WUXGA,1920 x 1200
PT-RZ690	6000 लुमेन	WUXGA,1920 x 1200
PT-RQ7L	7500 लुमेन	4K, 3840 x 2160
PT-RQ6L	6500 लुमेन	4K, 3840 x 2160
PT-RZ7L	7500 लुमेन	WUXGA, 1920 x 1200
PT-RZ6L	6500 लुमेन	WUXGA, 1920 x 1200

सूची से बाहर के मॉडल उपयोग हो सकते हैं या नहीं, इसके लिए बॉडी का नेमप्लेट और मौजूदा लेंस की फोटो हमें भेजकर पुष्टि करें—एक ही पीढ़ी के प्लेटफ़ॉर्म अक्सर माउंट साझा करते हैं, लेकिन केवल मिलते-जुलते मॉडल के आधार पर ऑर्डर करने का जोखिम फायदेमंद नहीं है।

विभिन्न मॉडल श्रृंखलाओं का थ्रो रेशियो

एक ही ET-DLE350 निम्नलिखित श्रृंखलाओं पर लगाने पर नाममात्र थ्रो रेशियो अलग-अलग होता है; चयन के समय वास्तविक बॉडी की श्रृंखला के अनुसार मान लें।

मॉडल श्रृंखला	थ्रो रेशियो
—	3.58-5.45:1

4. बदलने से पहले तीन बातें जाँचें

• पैनल साइज़ मेल खाना चाहिए। ET-DLE350 को 0.67 1DLP इंच पैनल के लिए डिज़ाइन किया गया है। अलग पैनल साइज़ या अलग रेज़ोल्यूशन वाली मशीनों में, माउंट फिट होने पर भी इमेज सर्कल और किनारों की रोशनी में समस्या आ सकती है।
• पहले इंस्टॉलेशन दूरी की गणना करें। इस लेंस का नाममात्र थ्रो रेशियो 3.58-5.45:1 है; दूसरे सेक्शन की तालिका के अनुसार अपनी साइट के आयामों पर लागू करें; फिक्स्ड फोकस में कोई मार्जिन नहीं होता, और ज़ूम में भी दोनों सिरों के लिए 10–20 cm बचाना चाहिए।
• माउंट और लॉक की जाँच करें। ओरिजिनल लेंस उस श्रृंखला की बॉडी के माउंट के अनुसार कैलिब्रेटेड है; फिट करने के बाद लॉक होने की आवाज़ सुनाई देनी चाहिए; तस्वीर का तिरछा होना या किनारों का अस्पष्ट होना ज़्यादातर लॉक ठीक से न होने के कारण होता है, लेंस का दोष नहीं।

संदेह हो तो बॉडी का नेमप्लेट और मौजूदा लेंस का नेमप्लेट दोनों की एक-एक फोटो हमें भेजें; वास्तविक उत्पाद से मिलान करना सबसे भरोसेमंद है।
