Optoma BX-CTA10 Short Zoom शॉर्ट थ्रो प्रोजेक्टर लेंस विश्लेषण: ZK1000 ZK1120 ZK1320 अनुकूल

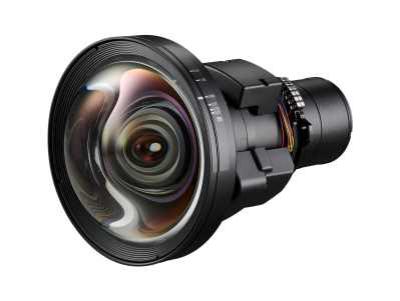

Optoma ओरिजिनल लेंस BX-CTA10 Short Zoom Optoma इंजीनियरिंग प्रोजेक्टर के लिए ओरिजिनल ऑप्टिकल एक्सेसरी है, जो शॉर्ट थ्रो (Short Throw) श्रेणी की है और इसका थ्रो रेशियो 0.50-0.65:1 है। निर्माता की संगतता सूची में 3 मॉडल शामिल हैं; इंस्टॉल करने से पहले बॉडी मॉडल और पैनल साइज़ के अनुसार मिलान कर लें, किसी अडैप्टर रिंग की ज़रूरत नहीं है। ओरिजिनल लेंस का महत्व स्पेसिफिकेशन तालिका में कुछ अतिरिक्त संख्याओं में नहीं, बल्कि इस बात में है कि यह फैक्ट्री से ही उस सीरीज़ की बॉडी के ऑप्टिकल पाथ और माउंट के अनुसार कैलिब्रेटेड आता है: लगाने पर इमेज सर्कल, एज इलुमिनेशन और फोकस ट्रैवल सभी डिज़ाइन किए गए मान के अनुसार होते हैं; इमेज क्वालिटी सुधारने के लिए कीस्टोन करेक्शन पर निर्भर होने की ज़रूरत नहीं होती।

I. लेंस पैरामीटर

ब्रांड	Optoma（Optoma）
लेंस मॉडल	BX-CTA10 Short Zoom
थ्रो रेशियो	0.50-0.65:1
उत्पाद प्रकार	शॉर्ट थ्रो (Short Throw)
संगत मॉडल	3 मॉडल
वारंटी	12 महीने; गैर-मानवीय क्षति पर आफ्टर-सेल्स सर्विस उपलब्ध; शिपमेंट दस्तावेज़ की तारीख मान्य होगी

ऊपर दिए पैरामीटर निर्माता के स्पेसिफिकेशन के अनुसार हैं। पैरामीटर तालिका में न दिखने वाले मैकेनिकल आयाम, फ्लैंज दूरी और माउंट प्रकार के लिए कृपया बॉडी मॉडल के आधार पर हमसे पुष्टि करें; केवल मिलते-जुलते मॉडल के आधार पर सीधे ऑर्डर करने में फिट न होने का जोखिम है।

II. थ्रो रेशियो से इंस्टॉलेशन दूरी की गणना

थ्रो रेशियो इंस्टॉलेशन दूरी और स्क्रीन चौड़ाई का अनुपात है। यह ओरिजिनल लेंस ज़ूम लेंस है (0.50-0.65:1); एक ही स्क्रीन साइज़ के लिए दूरी की एक रेंज होती है, और इंस्टॉलेशन के समय इस रेंज के भीतर फोकस किया जा सकता है।

स्क्रीन साइज़	स्क्रीन चौड़ाई	आवश्यक इंस्टॉलेशन दूरी
100 इंच	2.15 m	लगभग 1.07 – 1.40 m
120 इंच	2.58 m	लगभग 1.29 – 1.68 m
150 इंच	3.22 m	लगभग 1.61 – 2.10 m
200 इंच	4.30 m	लगभग 2.15 – 2.79 m

ऊपर दी गई दूरी लेंस की सतह से स्क्रीन तक की नेट दूरी है; इसमें प्रोजेक्टर के पिछले हिस्से के वेंटिलेशन और केबल कनेक्शन की जगह शामिल नहीं है। गणना 16:10 फ्रेम के आधार पर की गई है; वास्तविक माप साइट पर और निर्माता के मैनुअल के अनुसार मान्य होगा।

ज़ूम के दोनों सिरों पर इमेज क्वालिटी अलग होती है: नज़दीकी सिरे के पास इमेज अधिक चमकीली और किनारे थोड़े नरम होते हैं; दूर के सिरे के पास किनारे अधिक स्पष्ट और चमक थोड़ी कम होती है। जहाँ साइट अनुमति दे, रेंज के मध्य भाग में रहना सुझाया जाता है; इंस्टॉल करने के बाद पहले फोकस रिंग पर सबसे स्पष्ट स्थिति खोजें, फिर पोज़िशन को थोड़ा समायोजित करें।

III. संगत मॉडल (3 मॉडल)

नीचे दी गई तालिका निर्माता की संगतता सूची से ली गई है; ब्राइटनेस और रिज़ॉल्यूशन मॉडल डेटाबेस से भरे गए हैं; जो उपलब्ध नहीं है उसके लिए "—" लिखा गया है, अनुमान नहीं लगाया गया।

मॉडल	ब्राइटनेस	रिज़ॉल्यूशन
ZK1000	10000 लुमेन	3840x2400
ZK1120	11500 लुमेन	4K (3840 x 2160)
ZK1320	13500 लुमेन	4K (3840 x 2160)

सूची में न शामिल मॉडल के लिए उपयोग संभव है या नहीं, कृपया प्रोजेक्टर का नेमप्लेट और मौजूदा लेंस की फोटो हमें भेजकर पुष्टि करें—एक ही पीढ़ी के प्लेटफ़ॉर्म अक्सर एक ही माउंट साझा करते हैं, लेकिन केवल मिलते-जुलते मॉडल के आधार पर ऑर्डर करने का जोखिम फायदेमंद नहीं है।

विभिन्न मॉडल सीरीज़ के थ्रो रेशियो

एक ही BX-CTA10 Short Zoom लेंस नीचे दी गई सीरीज़ में लगाने पर नाममात्र थ्रो रेशियो अलग-अलग होता है; चयन के समय वास्तविक प्रोजेक्टर बॉडी की सीरीज़ के अनुसार मान लेना चाहिए।

मॉडल सीरीज़	थ्रो रेशियो
—	0.50-0.65:1

IV. बदलने से पहले तीन बातों की पुष्टि करें

• प्रोजेक्टर चिप और रिज़ॉल्यूशन की पुष्टि करें। ओरिजिनल लेंस विशिष्ट पैनल साइज़ के लिए डिज़ाइन किया गया है; पैनल स्पेसिफिकेशन अलग होने पर इमेज सर्कल कवर नहीं करेगा, और लगाने पर विनेटिंग या किनारों पर रोशनी कम हो सकती है।
• पहले इंस्टॉलेशन दूरी की गणना करें। इस लेंस का नाममात्र थ्रो रेशियो 0.50-0.65:1 है; दूसरे भाग की तालिका के अनुसार अपनी साइट के स्क्रीन साइज़ पर लागू करें; फिक्स्ड फोकस में कोई मार्जिन नहीं होता, और ज़ूम लेंस में भी दोनों सिरों के लिए 10–20 cm जगह रखनी चाहिए।
• माउंट और लॉक की जाँच करें। ओरिजिनल लेंस उस सीरीज़ की बॉडी के माउंट के अनुसार कैलिब्रेट किया गया है; लगाने के बाद लॉक सही से लगने की आवाज़ आनी चाहिए; इमेज का तिरछा होना या किनारों का अस्पष्ट होना ज़्यादातर लॉक ठीक से न लगने के कारण होता है, लेंस का दोष नहीं।

यदि निश्चित न हों, तो प्रोजेक्टर का नेमप्लेट और मौजूदा लेंस का नेमप्लेट, दोनों की एक-एक फोटो हमें भेजें; वास्तविक उत्पाद से मिलान करना सबसे भरोसेमंद है।
