NEC NP17ZL-4K Zoom मानक थ्रो लेंस विश्लेषण: PX1005QL-B, PX1005QL-B-18, PX1005QL-W, PX1005QL-W-18

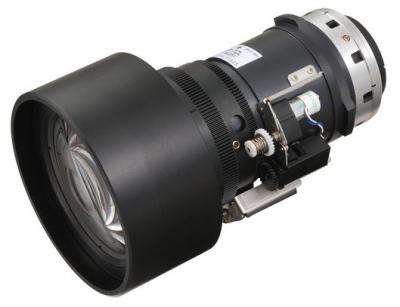

NEC ओरिजिनल लेंस NP17ZL-4K Zoom NEC इंजीनियरिंग प्रोजेक्टर के लिए ओरिजिनल ऑप्टिकल एक्सेसरी है, जो मानक थ्रो (Standard Throw) श्रेणी की है और इसका थ्रो अनुपात 1.24-1.78:1 है। ओरिजिनल अनुकूलता सूची में 4 मॉडल शामिल हैं; इंस्टॉल करने से पहले बॉडी मॉडल और पैनल आकार से मिलान कर लें, अडैप्टर रिंग के सहारे समायोजन की ज़रूरत नहीं है। ओरिजिनल लेंस का मूल्य स्पेसिफिकेशन तालिका में कुछ अतिरिक्त संख्याओं में नहीं, बल्कि इस बात में है कि यह फैक्ट्री में ही उस श्रृंखला की बॉडी के ऑप्टिकल पथ और माउंट के अनुसार कैलिब्रेट होता है: लगाने पर इमेज सर्कल, किनारों की रोशनी और फोकस ट्रेवल डिज़ाइन मानों के अनुरूप होते हैं, और छवि गुणवत्ता सुधारने के लिए कीस्टोन करेक्शन का सहारा नहीं लेना पड़ता।

1. लेंस पैरामीटर

ब्रांड	NEC (NEC)
लेंस मॉडल	NP17ZL-4K Zoom
थ्रो अनुपात	1.24-1.78:1
उत्पाद प्रकार	मानक थ्रो (Standard Throw)
कवर किए गए मॉडल	4
वारंटी	12 महीने; उपयोगकर्ता की गलती से हुई क्षति न होने पर आफ्टर-सेल्स सेवा उपलब्ध, शिपमेंट दस्तावेज़ की तारीख मान्य

उपरोक्त पैरामीटर ओरिजिनल स्पेसिफिकेशन के अनुसार हैं। पैरामीटर तालिका में न दिखने वाले मैकेनिकल आयाम, फ्लैंज डिस्टेंस और माउंट प्रकार के लिए बॉडी मॉडल बताकर हमसे पुष्टि करें; केवल मिलते-जुलते मॉडल के आधार पर सीधे ऑर्डर करने से फिट न होने का जोखिम है।

2. थ्रो अनुपात से इंस्टॉलेशन दूरी की गणना

थ्रो अनुपात इंस्टॉलेशन दूरी और छवि चौड़ाई का अनुपात है। यह ओरिजिनल लेंस ज़ूम वाला है (1.24-1.78:1), इसलिए एक ही छवि आकार के लिए दूरी की एक सीमा होती है; इंस्टॉलेशन के समय इस सीमा के भीतर रहने पर फोकस हो जाएगा।

छवि आकार	छवि चौड़ाई	आवश्यक इंस्टॉलेशन दूरी
100 इंच	2.15 m	लगभग 2.67 – 3.83 m
120 इंच	2.58 m	लगभग 3.20 – 4.59 m
150 इंच	3.22 m	लगभग 4.00 – 5.74 m
200 इंच	4.30 m	लगभग 5.33 – 7.65 m

उपरोक्त लेंस के सामने के सिरे से स्क्रीन तक की शुद्ध दूरी है; इसमें बॉडी के पीछे कूलिंग और वायरिंग के लिए आवश्यक जगह शामिल नहीं है। गणना 16:10 फ्रेम के आधार पर की गई है; वास्तविक मान साइट पर माप और ओरिजिनल मैनुअल के अनुसार होंगे।

ज़ूम के दोनों छोरों पर छवि गुणवत्ता अलग होती है: निकट छोर के पास छवि अधिक चमकीली और किनारे थोड़े कम तीखे होते हैं; दूर छोर के पास किनारे अधिक स्पष्ट और चमक थोड़ी कम होती है। साइट की स्थिति अनुमति दे तो सीमा के मध्य भाग में रहना सुझावित है; इंस्टॉल के बाद पहले फोकस रिंग पर सबसे स्पष्ट स्थिति खोजें, फिर स्थिति को थोड़ा समायोजित करें।

3. संगत मॉडल (4)

नीचे दी गई तालिका ओरिजिनल अनुकूलता सूची से ली गई है; चमक और रिज़ॉल्यूशन मॉडल डेटाबेस से भरे गए हैं, जो उपलब्ध नहीं था उसके लिए «—» लिखा गया है, कोई अनुमान नहीं लगाया गया।

मॉडल	चमक	रिज़ॉल्यूशन
PX1005QL-B	10000 लुमेन	3840x2160
PX1005QL-B-18	10000 लुमेन	3840x2160
PX1005QL-W	10000 लुमेन	3840x2160
PX1005QL-W-18	10000 लुमेन	3840x2160

सूची से बाहर के मॉडल पर उपयोग हो सकता है या नहीं, यह जाँचने के लिए बॉडी नेमप्लेट और मौजूदा लेंस की फोटो हमें भेजें—एक ही पीढ़ी के प्लेटफ़ॉर्म अक्सर एक ही माउंट साझा करते हैं, लेकिन केवल मॉडल नाम मिलने के आधार पर ऑर्डर करने का जोखिम लाभदायक नहीं है।

विभिन्न मॉडल श्रृंखलाओं का थ्रो अनुपात

एक ही NP17ZL-4K Zoom नीचे दी गई श्रृंखलाओं पर लगाने पर नामित थ्रो अनुपात समान नहीं होता; चयन के समय वास्तविक बॉडी जिस श्रृंखला में है, उसी के अनुसार मान लें।

मॉडल श्रृंखला	थ्रो अनुपात
—	1.24-1.78:1

4. बदलने से पहले तीन बातें जाँचें

• बॉडी चिप और रिज़ॉल्यूशन की पुष्टि करें। ओरिजिनल लेंस किसी विशेष पैनल आकार के लिए डिज़ाइन किया गया है; पैनल स्पेसिफिकेशन अलग होने पर इमेज सर्कल कवर नहीं करेगा और लगाने पर कोने काले या किनारों पर रोशनी कम दिख सकती है।
• पहले इंस्टॉलेशन दूरी निकालें। इस लेंस का नामित थ्रो अनुपात 1.24-1.78:1 है; दूसरे खंड की तालिका के अनुसार अपनी साइट के आकार पर लागू करें; फिक्स्ड फोकस में गुंजाइश नहीं होती, और ज़ूम में भी दोनों छोरों के लिए 10–20 cm जगह रखें।
• माउंट और लॉक की जाँच करें। ओरिजिनल लेंस उस श्रृंखला की बॉडी के माउंट के अनुसार कैलिब्रेट होता है; लगाने के बाद लॉक पूरी तरह लगने की आवाज़ आनी चाहिए; छवि तिरछी दिखना या किनारों का अस्पष्ट होना अधिकतर लॉक ठीक से न लगने के कारण होता है, लेंस का दोष नहीं।

यदि पुष्टि नहीं हो रही हो तो बॉडी नेमप्लेट और मौजूदा लेंस नेमप्लेट की एक-एक फोटो हमें भेजें; वास्तविक वस्तु से मिलान करना सबसे सुरक्षित है।
