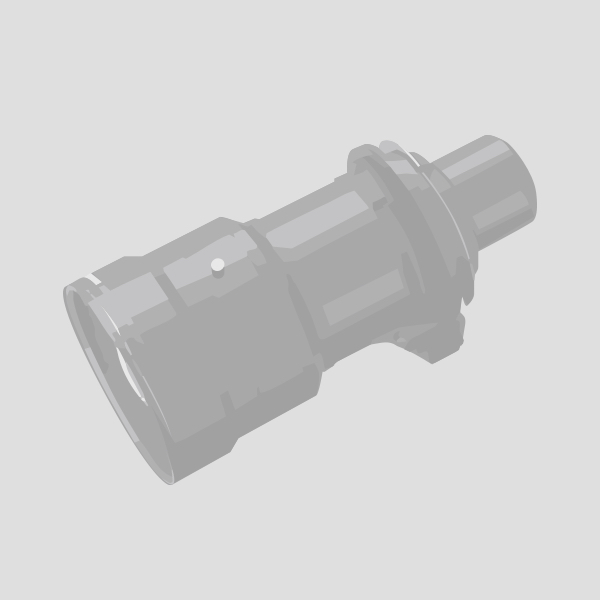

JVC GL-MS4016SZG Zoom स्टैंडर्ड थ्रो लेंस: DLA-SH4KNLG DLA-SH7NLG DLA-VS4010NLG के लिए

JVC मूल लेंस GL-MS4016SZG Zoom JVC इंजीनियरिंग प्रोजेक्टर के लिए मूल ऑप्टिकल एक्सेसरी है, जो स्टैंडर्ड थ्रो (Standard Throw) श्रेणी की है और इसका थ्रो अनुपात 1.50-1.84:1 है। मूल अनुकूलता सूची में 3 मॉडल शामिल हैं; इंस्टॉल करने से पहले बॉडी मॉडल और पैनल आकार से मिलान कर लें, एडाप्टर रिंग के ज़रिए काम चलाने की ज़रूरत नहीं है। मूल लेंस का मूल्य विनिर्देश तालिका में कुछ अतिरिक्त संख्याओं में नहीं, बल्कि इस तथ्य में है कि यह फ़ैक्टरी में ही उस श्रृंखला की बॉडी के ऑप्टिकल पथ और माउंट के अनुसार कैलिब्रेट किया गया है: लगाने पर इमेज सर्कल, किनारों की रोशनी और फोकस ट्रैवल सभी डिज़ाइन मानों के अनुरूप होते हैं, इमेज क्वालिटी सुधारने के लिए कीस्टोन करेक्शन की ज़रूरत नहीं पड़ती।

1. लेंस विनिर्देश

ब्रांड	JVC (JVC)
लेंस मॉडल	GL-MS4016SZG Zoom
थ्रो अनुपात	1.50-1.84:1
उत्पाद प्रकार	स्टैंडर्ड थ्रो (Standard Throw)
कवर किए गए मॉडल	3 मॉडल
वारंटी	12 महीने; मानवीय कारणों से न हुई क्षति पर बिक्री-पश्चात सेवा उपलब्ध है, शिपिंग दस्तावेज़ की तारीख मान्य होगी

ऊपर दिए गए विनिर्देश मूल निर्माता के मानकों के अनुसार हैं। विनिर्देश तालिका में न दिखने वाले यांत्रिक आयाम, फ्लैंज दूरी और माउंट प्रकार के लिए बॉडी मॉडल के आधार पर हमसे सत्यापित करें; केवल मिलते-जुलते मॉडल के आधार पर सीधे ऑर्डर करने में फिट न होने का जोखिम है।

2. थ्रो अनुपात से इंस्टॉलेशन दूरी की गणना

थ्रो अनुपात इंस्टॉलेशन दूरी और स्क्रीन चौड़ाई का अनुपात होता है। यह मूल लेंस ज़ूम है (1.50-1.84:1); एक ही स्क्रीन आकार के लिए दूरी की एक सीमा होती है, और इंस्टॉलेशन के समय इस सीमा के भीतर किसी भी दूरी पर फोकस हो जाएगा।

स्क्रीन आकार	स्क्रीन चौड़ाई	आवश्यक इंस्टॉलेशन दूरी
100 इंच	2.15 m	लगभग 3.22 – 3.96 m
120 इंच	2.58 m	लगभग 3.87 – 4.75 m
150 इंच	3.22 m	लगभग 4.84 – 5.93 m
200 इंच	4.30 m	लगभग 6.45 – 7.91 m

ये दूरियाँ लेंस के सामने वाले सिरे से स्क्रीन तक की स्पष्ट दूरी हैं; इनमें प्रोजेक्टर बॉडी के पीछे कूलिंग और वायरिंग की जगह शामिल नहीं है। गणना 16:10 फ्रेम के आधार पर है; वास्तविक दूरी साइट पर माप और मूल मैनुअल के अनुसार तय करें।

ज़ूम के दोनों सिरों पर इमेज क्वालिटी अलग होती है: निकट छोर के पास तस्वीर अधिक चमकीली और किनारे थोड़े नरम रहते हैं; दूर छोर के पास किनारे अधिक स्पष्ट होते हैं और चमक थोड़ी कम होती है। जहाँ स्थान अनुमति दे, सीमा के मध्य भाग में दूरी रखने की सलाह दी जाती है; इंस्टॉल करने के बाद पहले फोकस रिंग पर सबसे स्पष्ट स्थिति खोजें, फिर शिफ्ट को थोड़ा समायोजित करें।

3. अनुकूल प्रोजेक्टर मॉडल (3 मॉडल)

नीचे दी गई तालिका मूल अनुकूलता सूची से ली गई है; चमक और रिज़ॉल्यूशन मॉडल डेटाबेस से भरे गए हैं; जो उपलब्ध नहीं थे, वहाँ — लिखा गया है, कोई अनुमान नहीं लगाया गया।

मॉडल	चमक	रिज़ॉल्यूशन
JVC DLA-SH4KNLG	—	—
JVC DLA-SH7NLG	—	—
JVC DLA-VS4010NLG	—	—

सूची से बाहर के मॉडल उपयोग हो सकते हैं या नहीं, यह जानने के लिए बॉडी की नेमप्लेट और मौजूदा लेंस की फ़ोटो हमें भेजकर सत्यापित करें — एक ही पीढ़ी के प्लेटफ़ॉर्म अक्सर समान माउंट साझा करते हैं, लेकिन केवल मिलते-जुलते मॉडल के आधार पर ऑर्डर करना जोखिम भरा है।

विभिन्न मॉडल श्रृंखलाओं के लिए थ्रो अनुपात

एक ही GL-MS4016SZG Zoom निम्नलिखित श्रृंखलाओं पर लगाने पर नाममात्र थ्रो अनुपात समान नहीं होता; चयन के लिए वास्तविक बॉडी की श्रृंखला के अनुसार मान लें।

मॉडल श्रृंखला	थ्रो अनुपात
—	1.50-1.84:1

4. प्रतिस्थापन से पहले तीन बातें जाँचें

• बॉडी चिप और रिज़ॉल्यूशन की पुष्टि करें। मूल लेंस विशिष्ट पैनल आकार के लिए डिज़ाइन किया गया है; पैनल विनिर्देश अलग होने पर इमेज सर्कल कवर नहीं करेगा और लगाने पर विनेटिंग या किनारों पर प्रकाश की कमी दिखेगी।
• पहले इंस्टॉलेशन दूरी की गणना करें। इस लेंस का नाममात्र थ्रो अनुपात 1.50-1.84:1 है; दूसरे खंड की तालिका के अनुसार अपने स्थान के आकार पर लागू करें। फिक्स्ड-फोकस में कोई मार्जिन नहीं होता; ज़ूम में भी दोनों सिरों के लिए 10–20 cm जगह रखें।
• माउंट और लॉकिंग जाँचें। मूल लेंस उस श्रृंखला की बॉडी के माउंट के अनुसार कैलिब्रेट किया गया है; लगाने के बाद लॉक ठीक से लगने की आवाज़ आनी चाहिए। तस्वीर का तिरछा होना या किनारों का स्पष्ट न होना ज़्यादातर मामलों में लॉक ठीक से न लगने के कारण होता है, लेंस का दोष नहीं।

संदेह हो तो बॉडी की नेमप्लेट और मौजूदा लेंस की नेमप्लेट की एक-एक फ़ोटो हमें भेजें; वास्तविक उपकरण से मिलान करना सबसे भरोसेमंद है।
