पैनासोनिक ET-DLE085 मानक थ्रो प्रोजेक्टर लेंस: PT-FRZ580C PT-FRZ680C PT-FRZ99C PT-FRZ78C PT-FRW73C

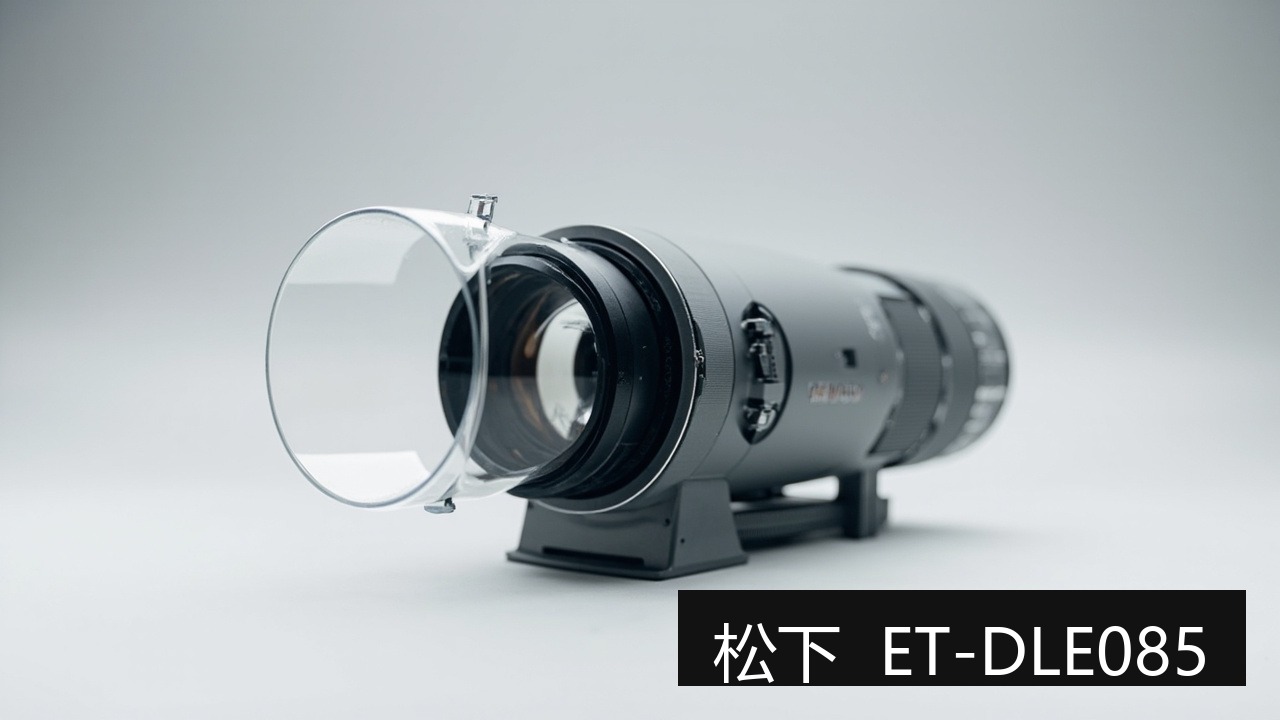

Panasonic ओरिजिनल लेंस ET-DLE085 Panasonic इंजीनियरिंग प्रोजेक्टर के लिए ओरिजिनल ऑप्टिकल एक्सेसरी है, जो स्टैंडर्ड थ्रो (Standard Throw) श्रेणी में आती है, इसका थ्रो रेशियो 0.782-0.977:1 है और यह 0.67 1DLP इंच पैनल के अनुरूप है। ओरिजिनल कम्पैटिबिलिटी सूची 30 मॉडलों को कवर करती है; इंस्टॉल करने से पहले बॉडी मॉडल और पैनल साइज़ से मिलान कर लें, अडैप्टर रिंग से काम चलाने की ज़रूरत नहीं। ओरिजिनल लेंस का मूल्य पैरामीटर तालिका में कुछ अतिरिक्त संख्याओं में नहीं, बल्कि इस बात में है कि यह फैक्ट्री में ही उस सीरीज़ की बॉडी के ऑप्टिकल पाथ और माउंट के अनुसार कैलिब्रेट होता है: लगाने पर इमेज सर्कल, एज इल्यूमिनेशन और फोकस ट्रैवल डिज़ाइन वैल्यू के अनुसार होते हैं; क्वालिटी सुधारने के लिए कीस्टोन करेक्शन पर निर्भर रहने की ज़रूरत नहीं।

1. लेंस पैरामीटर

ब्रांड	Panasonic (Panasonic)
लेंस मॉडल	ET-DLE085
थ्रो रेशियो	0.782-0.977:1
उत्पाद प्रकार	स्टैंडर्ड थ्रो (Standard Throw)
उपयुक्त पैनल	0.67 1DLP इंच
कवर किए गए मॉडल	30 मॉडल
वारंटी	12 महीने; मानवीय क्षति न होने पर आफ्टर-सेल्स सर्विस उपलब्ध, शिपमेंट दस्तावेज़ की तारीख मान्य होगी

ऊपर दिए पैरामीटर ओरिजिनल स्पेसिफिकेशन के अनुसार हैं। पैरामीटर तालिका में न दिखने वाले मैकेनिकल आयाम, फ्लैंज डिस्टेंस और माउंट प्रकार के लिए बॉडी मॉडल के आधार पर हमसे पुष्टि करें; केवल मॉडल नाम मिलते-जुलते होने पर सीधे ऑर्डर करने में फिट न होने का जोखिम है।

2. थ्रो रेशियो से इंस्टॉल दूरी की गणना

थ्रो रेशियो इंस्टॉल दूरी और स्क्रीन चौड़ाई का अनुपात है। यह ओरिजिनल लेंस ज़ूम लेंस है (0.782-0.977:1); एक ही स्क्रीन साइज़ के लिए दूरी की एक रेंज होती है, और इंस्टॉल के समय इस रेंज के भीतर रहने पर फोकस हो जाता है।

स्क्रीन साइज़	स्क्रीन चौड़ाई	आवश्यक इंस्टॉल दूरी
100 इंच	2.15 m	लगभग 1.68 – 2.10 m
120 इंच	2.58 m	लगभग 2.02 – 2.52 m
150 इंच	3.22 m	लगभग 2.52 – 3.15 m
200 इंच	4.30 m	लगभग 3.36 – 4.20 m

ऊपर दी गई दूरी लेंस के सामने वाले हिस्से से स्क्रीन तक की नेट दूरी है; इसमें बॉडी के पीछे के वेंटिलेशन और केबल कनेक्शन की जगह शामिल नहीं है। गणना 16:10 फ्रेम के आधार पर है; वास्तविक मान साइट पर माप और ओरिजिनल मैनुअल के अनुसार होंगे।

ज़ूम के दोनों सिरों पर इमेज क्वालिटी अलग होती है: नज़दीकी सिरे के पास इमेज अधिक चमकीली और किनारे थोड़े ढीले होते हैं; दूर वाले सिरे के पास किनारे अधिक स्पष्ट और चमक थोड़ी कम होती है। जगह की अनुमति हो तो रेंज के बीच में रहने की सलाह दी जाती है; इंस्टॉल के बाद पहले फोकस रिंग पर सबसे स्पष्ट स्थिति खोजें, फिर पोज़िशन को थोड़ा समायोजित करें।

3. कम्पैटिबल मॉडल (30)

नीचे दी गई तालिका ओरिजिनल कम्पैटिबिलिटी सूची से ली गई है; ब्राइटनेस और रेज़ोल्यूशन मॉडल डेटाबेस से भरे गए हैं, जो उपलब्ध नहीं हैं उनके लिए “—” लिखा गया है, अनुमान नहीं लगाया गया।

मॉडल	ब्राइटनेस	रेज़ोल्यूशन
PT-FRZ580C	5400 ल्यूमेन	WUXGA,1920 x 1200
PT-FRZ680C	6200 ल्यूमेन	WUXGA,1920 x 1200
PT-FRZ99C	10000 ल्यूमेन	WUXGA,1920 x 1200
PT-FRZ78C	7200 ल्यूमेन	WUXGA, 1920 x 1200
PT-FRW73C	7200 ल्यूमेन	WXGA, 1280 x 800
PT-FRZ89C	8800 ल्यूमेन	WUXGA,1920 x 1200
PT-FRZ79C	7200 ल्यूमेन	WUXGA,1920 x 1200
PT-FRZ69C	6200 ल्यूमेन	WUXGA,1920 x 1200
PT-FRZ98C	10000 ल्यूमेन	WUXGA, 1920 x 1200
PT-FRW93C	10000 ल्यूमेन	WXGA, 1280 x 800
PT-FRX110C	11000 ल्यूमेन	WUXGA,1920 x 1200
PT-FRZ575C	—	—
PT-FRQ100C	10000 ल्यूमेन	WQXGA 2715 x1697
PT-FRZ120C	12000 ल्यूमेन	WUXGA,1920 x 1200
PT-FRZ88C	8800 ल्यूमेन	WUXGA, 1920 x 1200
PT-FRQ080C	8000 ल्यूमेन	WQXGA 2715 x1697
PT-FRZ86C	8600 ल्यूमेन	WUXGA, 1920 x 1200
PT-FRQ86C	8600 ल्यूमेन	4K, 3840 x 2160
PT-FRZ76C	—	—
PT-RCQ10	10000 ल्यूमेन	WQXGA 2715 x1697
PT-RCQ80	8000 ल्यूमेन	WQXGA 2715 x1697
PT-RZ120	12000 ल्यूमेन	WUXGA,1920 x 1200
PT-RZ990	9400 ल्यूमेन	WUXGA,1920 x 1200
PT-RZ890	8500 ल्यूमेन	WUXGA,1920 x 1200
PT-RZ790	7000 ल्यूमेन	WUXGA,1920 x 1200
PT-RZ690	6000 ल्यूमेन	WUXGA,1920 x 1200
PT-RQ7L	7500 ल्यूमेन	4K, 3840 x 2160
PT-RQ6L	6500 ल्यूमेन	4K, 3840 x 2160
PT-RZ7L	7500 ल्यूमेन	WUXGA, 1920 x 1200
PT-RZ6L	6500 ल्यूमेन	WUXGA, 1920 x 1200

सूची से बाहर के मॉडलों पर उपयोग हो सकता है या नहीं, यह जानने के लिए बॉडी की नेमप्लेट और मौजूदा लेंस की फ़ोटो हमें भेजें—एक ही पीढ़ी के प्लेटफ़ॉर्म अक्सर एक ही माउंट साझा करते हैं, लेकिन केवल मॉडल नाम की समानता के आधार पर ऑर्डर करने का जोखिम फ़ायदेमंद नहीं है।

विभिन्न मॉडल सीरीज़ का थ्रो रेशियो

एक ही ET-DLE085 नीचे दी गई सीरीज़ पर लगाने पर नाममात्र थ्रो रेशियो अलग-अलग होता है; चयन के समय वास्तविक बॉडी की सीरीज़ के अनुसार मान लें।

मॉडल सीरीज़	थ्रो रेशियो
—	0.782-0.977:1

4. बदलने से पहले तीन बातों की पुष्टि करें

• पैनल साइज़ मेल खाना चाहिए। ET-DLE085 को 0.67 1DLP इंच पैनल के लिए डिज़ाइन किया गया है। अलग पैनल साइज़ या अलग रेज़ोल्यूशन वाली मशीनों में, माउंट फिट होने पर भी इमेज सर्कल और एज इल्यूमिनेशन में समस्या आ सकती है।
• पहले इंस्टॉल दूरी की गणना करें। इस लेंस का नाममात्र थ्रो रेशियो 0.782-0.977:1 है; दूसरे सेक्शन की तालिका से अपने साइट साइज़ पर लागू करें। फिक्स्ड फोकस में कोई मार्जिन नहीं होता, और ज़ूम में भी दोनों सिरों के लिए 10–20 cm बचाना चाहिए।
• माउंट और लॉकिंग की पुष्टि करें। ओरिजिनल लेंस उस सीरीज़ की बॉडी के माउंट के अनुसार कैलिब्रेट होता है; लगाने के बाद लॉक होने की आवाज़ आनी चाहिए। इमेज का तिरछा होना या किनारों का अस्पष्ट होना अधिकतर लॉक ठीक से न लगने के कारण होता है, लेंस की खराबी नहीं।

अगर पुष्टि नहीं है तो बॉडी की नेमप्लेट और मौजूदा लेंस की नेमप्लेट की एक-एक फ़ोटो हमें भेजें; वास्तविक उत्पाद से मिलान करना सबसे भरोसेमंद है।
