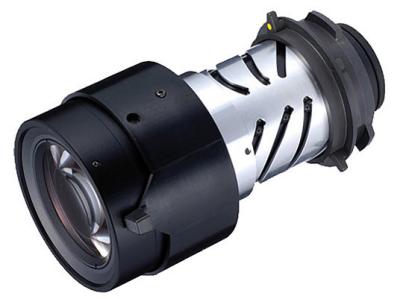

Оригинальный объектив NEC NP14ZL Zoom — это штатный оптический аксессуар для инсталляционных проекторов NEC, относящийся к длиннофокусным (Long Throw) с проекционным отношением 2.90-4.68:1. Официальный список совместимости охватывает 31 модель; перед установкой достаточно сверить модель корпуса и размер панели — переходные кольца не потребуются. Ценность оригинального объектива не в нескольких дополнительных строках в таблице характеристик, а в том, что он откалиброван на заводе под оптический тракт и байонет конкретной серии корпусов: после установки изображение, равномерность освещённости по краям и ход фокусировки соответствуют расчётным значениям, и компенсировать качество коррекцией трапеции не нужно.
I. Параметры объектива
| Бренд | NEC (NEC) |
| Модель объектива | NP14ZL Zoom |
| Проекционное отношение | 2.90-4.68:1 |
| Тип продукта | Длиннофокусный (Long Throw) |
| Совместимые модели | 31 шт. |
| Гарантия | 12 месяцев; при неисправности не по вине пользователя возможно послепродажное обслуживание; отсчёт с даты в отгрузочных документах |
Приведённые параметры соответствуют заводской спецификации. По механическим размерам, рабочему отрезку и типу байонета, которые не отражены в таблице, сверяйтесь с нами по модели корпуса: заказ только по схожести модели несёт риск несовместимости при установке.
II. Пересчёт проекционного отношения в расстояние установки
Проекционное отношение — это отношение расстояния установки к ширине изображения. Данный оригинальный объектив вариофокальный (2.90-4.68:1): одному размеру изображения соответствует диапазон расстояний, и при монтаже в этих пределах фокусировка возможна.
| Размер изображения | Ширина изображения | Требуемое расстояние установки |
|---|---|---|
| 100 дюймов | 2.15 м | ок. 6.23 – 10.06 м |
| 120 дюймов | 2.58 м | ок. 7.48 – 12.07 м |
| 150 дюймов | 3.22 м | ок. 9.35 – 15.09 м |
| 200 дюймов | 4.30 м | ок. 12.47 – 20.12 м |
Указано чистое расстояние от передней плоскости объектива до экрана без учёта пространства для вентиляции и подключения кабелей за корпусом. Расчёт для формата 16:10; фактические значения определяются по замерам на месте и заводской инструкции.
Качество изображения на концах диапазона зума различается: ближе к короткому концу изображение ярче, края немного мягче; ближе к длинному концу края чётче, яркость чуть ниже. Если позволяют условия площадки, рекомендуется выбирать середину диапазона; после установки сначала найдите наиболее чёткое положение на кольце фокусировки, затем отрегулируйте смещение.
III. Совместимые модели (31 шт.)
Таблица составлена по заводскому списку совместимости; яркость и разрешение заполнены по базе моделей, при отсутствии данных указано «—», без предположений.
| Модель | Яркость | Разрешение |
|---|---|---|
| PA1004UL-B | 10000 люмен | 1920x1200 |
| PA1004UL-B-41 | 10000 люмен | 1920x1200 |
| PA1004UL-W | 10000 люмен | 1920x1200 |
| PA1004UL-W-41 | 10000 люмен | 1920x1200 |
| PA500X-13ZL | 5000 люмен | 1024x768 |
| PA521U | 5200 люмен | 1920x1200 |
| PA521U-13ZL | 5200 люмен | 1920x1200 |
| PA571W | 5700 люмен | 1280x800 |
| PA571W-13ZL | 5700 люмен | 1280x800 |
| PA600X | 6000 люмен | 1024x768 |
| PA600X-13ZL | 6000 люмен | 1024x768 |
| PA621X | 6200 люмен | 1024x768 |
| PA622U | 6200 люмен | 1920x1200 |
| PA622U-13ZL | 6200 люмен | 1920x1200 |
| PA653U | 6500 люмен | 1920x1200 |
| PA653U-41ZL | 6500 люмен | 1920x1200 |
| PA672W | 6700 люмен | 1280x800 |
| PA672W-13ZL | 6700 люмен | 1280x800 |
| PA722X | 7200 люмен | 1024x768 |
| PA722X-13ZL | 7200 люмен | 1024x768 |
| PA803U | 8000 люмен | 1920x1200 |
| PA803U-41ZL | 8000 люмен | 1920x1200 |
| PA803UL-41ZL | 8000 люмен | 1920x1200 |
| PA804UL-B | 8200 люмен | 1920x1200 |
| PA804UL-B-41 | 8200 люмен | 1920x1200 |
| PA804UL-W | 8200 люмен | 1920x1200 |
| PA804UL-W-41 | 8200 люмен | 1920x1200 |
| PA853W | 8500 люмен | 1280x800 |
| PA853W-41ZL | 8500 люмен | 1280x800 |
| PA903X | 9000 люмен | 1024x768 |
| PA903X-41ZL | 9000 люмен | 1024x768 |
О возможности использования моделей вне списка: пришлите нам фото шильдика корпуса и имеющегося объектива для сверки — платформы одного поколения часто имеют общий байонет, но риск заказа только по схожести модели не оправдан.
Проекционное отношение для разных серий моделей
Один и тот же NP14ZL Zoom на указанных ниже сериях имеет разные номинальные проекционные отношения; при подборе следует исходить из фактической серии корпуса.
| Серия моделей | Проекционное отношение |
|---|---|
| — | 2.90-4.68:1 |
IV. Три проверки перед заменой
- Убедитесь в соответствии матрицы и разрешения корпуса. Оригинальный объектив рассчитан на определённый размер панели; при других характеристиках панели изображение не покрывается полностью — при установке будут виньетирование или потеря света по краям.
- Сначала рассчитайте расстояние установки. Номинальное проекционное отношение данного объектива — 2.90-4.68:1; подставьте размеры своей площадки по таблице из раздела II. У объективов с фиксированным фокусным расстоянием запаса нет, а для вариофокального следует оставлять 10–20 см с обоих концов диапазона.
- Проверьте байонет и фиксацию. Оригинальный объектив откалиброван под байонет корпусов данной серии; после установки должен быть слышен щелчок фиксации. Перекос изображения и нерезкие края чаще всего связаны с неполной фиксацией, а не с самим объективом.
Если сомневаетесь, сфотографируйте шильдик корпуса и шильдик имеющегося объектива и пришлите нам — сверка по фактическим изделиям наиболее надёжна.
