تحليل عدسة بروجيكتور Optoma BX-CAA06 Zoom بالمسافة القياسية: توافق ZU1050 ZU660 ZU750 ZU850 ZU860

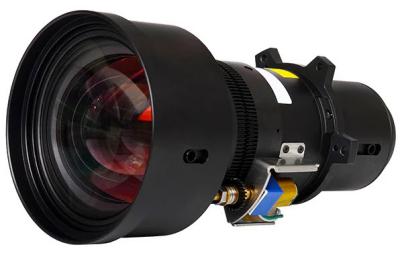

Optoma العدسة الأصلية BX-CAA06 Zoom هي ملحق بصري أصلي من الشركة المصنعة لأجهزة عرض Optoma للمشاريع، وتنتمي إلى المسافة القياسية (Standard Throw)، بنسبة إسقاط 1.22-1.52:1. تغطي قائمة التوافق الأصلية 5 طرازات، ويكفي قبل التركيب التحقق من طراز جسم الجهاز ومقاس اللوحة، دون الحاجة إلى حلقات تحويل للترقيع. لا تكمن قيمة العدسة الأصلية في بضعة أرقام إضافية في جدول المواصفات، بل في أنها معايرة من المصنع وفق المسار البصري وحاضنة التركيب لجسم هذه السلسلة: عند تركيبها تكون دائرة الصورة وإضاءة الحواف ومدى التركيز ضمن القيم التصميمية، دون الحاجة إلى تصحيح شبه المنحرف لتعويض جودة الصورة.

١. مواصفات العدسة

العلامة التجارية	Optoma (Optoma)
طراز العدسة	BX-CAA06 Zoom
نسبة الإسقاط	1.22-1.52:1
نوع المنتج	مسافة قياسية (Standard Throw)
الطرازات المغطاة	5 أجهزة
الضمان	12 شهرًا، ويمكن الاستفادة من خدمة ما بعد البيع في حالات التلف غير المتعمد، وفقًا لتاريخ مستند الشحن

تستند المواصفات أعلاه إلى مواصفات الشركة المصنعة الأصلية. أما الأبعاد الميكانيكية ومسافة الحافة ونوع حاضنة التركيب غير الظاهرة في جدول المواصفات، فيرجى التحقق منها معنا حسب طراز جسم الجهاز؛ فطلب الشراء مباشرة بناءً على تشابه الطراز ينطوي على خطر عدم إمكانية التركيب.

٢. تحويل نسبة الإسقاط إلى مسافة التركيب

نسبة الإسقاط هي النسبة بين مسافة التركيب وعرض الصورة. هذه العدسة الأصلية متغيرة البعد البؤري (1.22-1.52:1)، لذا يقابل حجم الصورة نفسه نطاق من المسافات، ويمكن التركيز عند التركيب ضمن هذا النطاق.

حجم الصورة	عرض الصورة	مسافة التركيب المطلوبة
100 بوصة	2.15 m	حوالي 2.62 – 3.27 m
120 بوصة	2.58 m	حوالي 3.15 – 3.92 m
150 بوصة	3.22 m	حوالي 3.93 – 4.90 m
200 بوصة	4.30 m	حوالي 5.25 – 6.54 m

المسافات أعلاه هي المسافة الصافية من واجهة العدسة إلى الشاشة، ولا تشمل مساحة التهوية والتوصيلات خلف جسم الجهاز. تم الحساب بإطار 16:10، والاعتماد الفعلي على القياس الميداني ودليل الشركة المصنعة.

تختلف جودة الصورة بين طرفي نطاق التكبير: قرب الطرف القريب تكون الصورة أكثر سطوعًا والحواف أقل حدة قليلًا؛ وقرب الطرف البعيد تكون الحواف أكثر حدة والسطوع أقل قليلًا. إذا سمح الموقع، يُنصح بالوقوع في منتصف النطاق، وبعد التركيب ابحث أولًا عن أوضح موضع على حلقة التركيز، ثم اضبط الإزاحة بدقة.

٣. الطرازات المتوافقة (5 أجهزة)

الجدول التالي مأخوذ من قائمة التوافق الأصلية؛ تمت إعادة تعبئة السطوع والدقة من قاعدة بيانات الطرازات، وما لم يتوفر كُتب «—» دون تخمين.

الطراز	السطوع	الدقة
ZU1050	10000 لومن	WUXGA,1920 x 1200
ZU660	6000 لومن	1920x1200
ZU750	7500 لومن	WUXGA,1920 x 1200
ZU850	8500 لومن	WUXGA,1920 x 1200
ZU860	8500 لومن	WUXGA,1920 x 1200

لمعرفة إمكانية استخدام طرازات خارج القائمة، يرجى إرسال صورة لوحة بيانات جسم الجهاز وصورة العدسة الحالية إلينا للتحقق — فكثيرًا ما تشترك المنصات من الجيل نفسه في حاضنة التركيب، لكن مخاطرة الطلب بناءً على تشابه الطراز غير مجدية.

نسبة الإسقاط لمجموعات الطرازات المختلفة

عند تركيب العدسة نفسها BX-CAA06 Zoom على المجموعات التالية، فإن نسبة الإسقاط الاسمية ليست واحدة، ويجب أخذ القيمة حسب المجموعة التي ينتمي إليها جسم الجهاز الفعلي.

مجموعة الطرازات	نسبة الإسقاط
—	1.22-1.52:1

٤. ثلاثة أمور يجب تأكيدها قبل الاستبدال

• تأكد من شريحة جسم الجهاز والدقة. صُممت العدسة الأصلية لمقاس لوحة محدد، وإذا اختلفت مواصفات اللوحة فلن تغطي دائرة الصورة، وسيظهر تظليل عند الأطراف أو فقدان ضوء عند الحواف بعد التركيب.
• احسب مسافة التركيب أولًا. نسبة الإسقاط الاسمية لهذه العدسة 1.22-1.52:1، فطبّق جدول القسم الثاني على أبعاد موقعك؛ العدسة ثابتة البعد البؤري لا تترك هامشًا، وحتى متغيرة البعد البؤري يجب أن تترك 10–20 cm عند الطرفين.
• تحقق من حاضنة التركيب والقفل. العدسة الأصلية معايرة لحاضنة تركيب جسم هذه السلسلة، ويجب بعد التركيب سماع صوت تثبيت القفل في مكانه؛ فانحراف الصورة وعدم حدة الحواف في الغالب سببه عدم اكتمال القفل، وليس العدسة نفسها.

إذا لم تكن متأكدًا، فالتقط صورة لوحة بيانات جسم الجهاز وصورة لوحة بيانات العدسة الحالية وأرسلهما إلينا؛ فالتحقق بناءً على القطع الفعلية هو الأكثر أمانًا.
