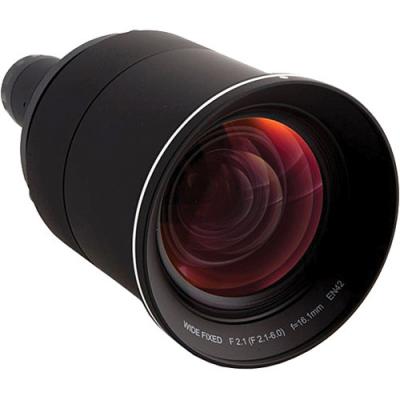

Objectif d'origine Barco EN42 Wide Fixed est un accessoire optique d'origine pour les projecteurs professionnels Barco, de type courte focale (Short Throw), avec un rapport de projection de 0,75:1. La liste de compatibilité d'origine couvre 14 modèles ; il suffit de vérifier le modèle du boîtier et la taille du panneau avant l'installation, sans avoir recours à une bague d'adaptation. La valeur d'un objectif d'origine ne réside pas dans quelques lignes de chiffres supplémentaires dans le tableau des caractéristiques, mais dans le fait qu'il est calibré en usine selon le chemin optique et la baïonnette du boîtier de cette série : une fois monté, le cercle d'image, l'éclairement des bords et la course de mise au point correspondent aux valeurs de conception, sans besoin de correction trapézoïdale pour compenser la qualité d'image.
I. Caractéristiques de l'objectif
| Marque | Barco (Barco) |
| Modèle d'objectif | EN42 Wide Fixed |
| Rapport de projection | 0,75:1 |
| Type de produit | Courte focale (Short Throw) |
| Modèles couverts | 14 |
| Garantie | 12 mois, service après-vente en cas de dommage non dû à l'utilisateur, à compter de la date du bon de livraison |
Les caractéristiques ci-dessus sont conformes aux spécifications d'origine. Pour les dimensions mécaniques, la distance de tirage et le type de baïonnette non visibles dans le tableau, veuillez vérifier avec nous selon le modèle du boîtier ; commander en se basant uniquement sur la similitude du modèle présente un risque de non-compatibilité.
II. Conversion du rapport de projection en distance d'installation
Le rapport de projection est le rapport entre la distance d'installation et la largeur de l'image. Cet objectif d'origine est à focale fixe (0,75:1) ; la distance d'installation varie linéairement avec la taille de l'image, sans marge de réglage, et doit être mesurée avec précision avant les travaux.
| Taille de l'image | Largeur de l'image | Distance d'installation requise |
|---|---|---|
| 100 pouces | 2,15 m | env. 1,61 m |
| 120 pouces | 2,58 m | env. 1,93 m |
| 150 pouces | 3,22 m | env. 2,42 m |
| 200 pouces | 4,30 m | env. 3,22 m |
Les valeurs ci-dessus correspondent à la distance nette entre la face avant de l'objectif et l'écran, sans tenir compte de l'espace de ventilation à l'arrière du boîtier ni du câblage. Calculs basés sur un format 16:10 ; se référer aux mesures sur site et au manuel d'origine.
III. Modèles compatibles (14)
Le tableau ci-dessous est issu de la liste de compatibilité d'origine ; la luminosité et la résolution sont renseignées à partir de la base de données des modèles, les valeurs indisponibles sont indiquées par « — », sans extrapolation.
| Modèle | Luminosité | Résolution |
|---|---|---|
| F70-4K4 | — | 2560x1600 |
| F70-4K6 | 5400 lumens | 2560x1600 |
| F70-4K8 | — | 2560x1600 |
| F90-4K13 | — | 2560x1600 |
| FL40-4K | 3000 lumens | 2560x1600 |
| FL40-4K MKII | 3000 lumens | 2560x1600 |
| FL40-WU | 3200 lumens | 1920x1200 |
| FL40-WU MKII | 3200 lumens | 1920x1200 |
| FS40-4K | 3000 lumens | 2560x1600 |
| FS40-4K MKII | 3000 lumens | 2560x1600 |
| FS40-WU | 3200 lumens | 1920x1200 |
| FS40-WU MKII | 3200 lumens | 1920x1200 |
| FS70-4K4 | — | 2560x1600 |
| FS70-4K6 | 5400 lumens | 2560x1600 |
Pour savoir si un modèle hors liste est utilisable, veuillez nous envoyer une photo de la plaque signalétique du boîtier et de l'objectif existant pour vérification — les plateformes de même génération partagent souvent la même baïonnette, mais le risque d'une commande basée sur la similitude du modèle n'en vaut pas la peine.
Rapport de projection selon les séries de modèles
Le même EN42 Wide Fixed monté sur les séries suivantes présente un rapport de projection nominal différent ; il convient de choisir la valeur correspondant à la série du boîtier réel.
| Série de modèles | Rapport de projection |
|---|---|
| — | 0,75:1 |
IV. Trois points à vérifier avant le remplacement
- Vérifier la puce et la résolution du boîtier. L'objectif d'origine est conçu pour une taille de panneau spécifique ; si les spécifications du panneau diffèrent, le cercle d'image ne peut pas être couvert, entraînant un vignettage ou une perte de lumière sur les bords.
- Calculer d'abord la distance d'installation. Cet objectif a un rapport de projection nominal de 0,75:1 ; reportez les dimensions de votre salle dans le tableau de la section II ; la focale fixe n'offre aucune marge, et même pour un zoom, prévoyez 10 à 20 cm de marge aux deux extrémités.
- Vérifier la baïonnette et le verrouillage. L'objectif d'origine est calibré pour la baïonnette du boîtier de cette série ; après le montage, le verrouillage doit être audiblement enclenché ; une image inclinée ou des bords flous sont le plus souvent dus à un verrouillage incomplet, et non à l'objectif lui-même.
En cas de doute, envoyez-nous une photo de la plaque signalétique du boîtier et de celle de l'objectif existant ; la vérification sur pièce réelle est la plus fiable.
