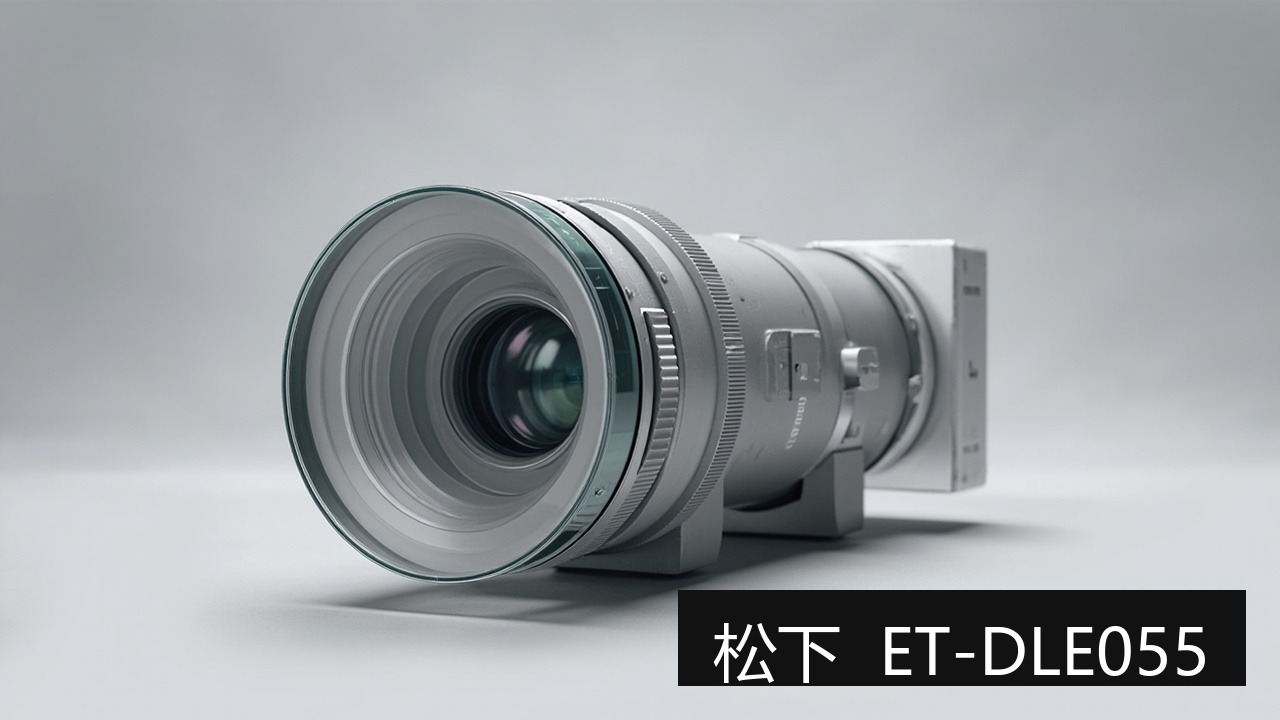

Panasonic ET-DLE055 Kurzdistanz-Objektiv: passend für PT-FRZ580C, PT-FRZ680C, PT-FRZ99C, PT-FRZ78C

Panasonic Originalobjektiv ET-DLE055 ist ein Original-Optikzubehör für Panasonic-Installationsprojektoren und gehört zur Kategorie Kurzdistanz (Short Throw) mit einem Projektionsverhältnis von 0,785:1 (Festbrennweite), ausgelegt für 0,67-Zoll-1DLP-Panels. Die originale Kompatibilitätsliste umfasst 23 Modelle; vor der Montage genügt ein Abgleich mit der Gehäusemodellnummer und der Panelgröße – ein Adapterring ist nicht erforderlich. Der Wert eines Originalobjektivs liegt nicht in ein paar zusätzlichen Zahlen in der Spezifikationstabelle, sondern darin, dass es ab Werk auf den Strahlengang und die Bajonettaufnahme der jeweiligen Gehäuseserie kalibriert ist: Bildkreis, Randhelligkeit und Fokussierweg entsprechen den Konstruktionswerten, und die Bildqualität muss nicht durch Trapezkorrektur ausgeglichen werden.

I. Objektivparameter

Marke	Panasonic (Panasonic)
Objektivmodell	ET-DLE055
Projektionsverhältnis	0,785:1 (Festbrennweite)
Produkttyp	Kurzdistanz (Short Throw)
Geeignetes Panel	0,67 1DLP Zoll
Abgedeckte Modelle	23 Geräte
Garantie	12 Monate, bei nicht mutwilliger Beschädigung über den After-Sales-Service abwickelbar, maßgeblich ist das Datum auf dem Lieferschein

Die oben genannten Parameter entsprechen der Original-Spezifikation. Mechanische Abmessungen, Auflagenmaß und Bajonettform, die in der Tabelle nicht ersichtlich sind, bitten wir Sie, anhand der Gehäusemodellnummer bei uns abzugleichen; eine Bestellung allein aufgrund ähnlicher Modellnummern birgt das Risiko, dass das Objektiv nicht passt.

II. Umrechnung des Projektionsverhältnisses in den Installationsabstand

Das Projektionsverhältnis ist das Verhältnis von Installationsabstand zu Bildbreite. Dieses Originalobjektiv hat eine Festbrennweite (0,785:1 (Festbrennweite)); der Installationsabstand ändert sich linear mit der Bildgröße und bietet keinen Einstellspielraum, daher muss vor der Montage genau gemessen werden.

Bildgröße	Bildbreite	Erforderlicher Installationsabstand
100 Zoll	2,15 m	ca. 1,69 m
120 Zoll	2,58 m	ca. 2,03 m
150 Zoll	3,22 m	ca. 2,53 m
200 Zoll	4,30 m	ca. 3,38 m

Die Angaben beziehen sich auf den lichten Abstand von der Objektivstirnseite zur Leinwand und berücksichtigen weder den Lüftungs- noch den Verkabelungsraum hinter dem Gehäuse. Berechnet für das 16:10-Bildformat; maßgeblich sind die tatsächlichen Messungen vor Ort und die Original-Bedienungsanleitung.

III. Kompatible Modelle (23 Geräte)

Die folgende Tabelle stammt aus der Original-Kompatibilitätsliste; Helligkeit und Auflösung wurden aus der Modellbibliothek übernommen, nicht verfügbare Werte sind mit „—“ gekennzeichnet und nicht geschätzt.

Modell	Helligkeit	Auflösung
PT-FRZ580C	5400 Lumen	WUXGA,1920 x 1200
PT-FRZ680C	6200 Lumen	WUXGA,1920 x 1200
PT-FRZ99C	10000 Lumen	WUXGA,1920 x 1200
PT-FRZ78C	7200 Lumen	WUXGA, 1920 x 1200
PT-FRW73C	7200 Lumen	WXGA, 1280 x 800
PT-FRZ89C	8800 Lumen	WUXGA,1920 x 1200
PT-FRZ79C	7200 Lumen	WUXGA,1920 x 1200
PT-FRZ69C	6200 Lumen	WUXGA,1920 x 1200
PT-FRZ98C	10000 Lumen	WUXGA, 1920 x 1200
PT-FRW93C	10000 Lumen	WXGA, 1280 x 800
PT-FRX110C	11000 Lumen	WUXGA,1920 x 1200
PT-FRZ575C	—	—
PT-FRQ100C	10000 Lumen	WQXGA 2715 x1697
PT-FRZ120C	12000 Lumen	WUXGA,1920 x 1200
PT-FRZ88C	8800 Lumen	WUXGA, 1920 x 1200
PT-FRQ080C	8000 Lumen	WQXGA 2715 x1697
PT-FRZ86C	8600 Lumen	WUXGA, 1920 x 1200
PT-FRQ86C	8600 Lumen	4K, 3840 x 2160
PT-FRZ76C	—	—
PT-RCQ10	10000 Lumen	WQXGA 2715 x1697
PT-RCQ80	8000 Lumen	WQXGA 2715 x1697
PT-RZ790	7000 Lumen	WUXGA,1920 x 1200
PT-RZ690	6000 Lumen	WUXGA,1920 x 1200

Ob Modelle außerhalb der Liste verwendet werden können, prüfen wir gerne für Sie – senden Sie uns dazu ein Foto des Typenschilds am Gehäuse und des vorhandenen Objektivs. Plattformen derselben Generation nutzen häufig dieselbe Bajonettaufnahme, doch das Risiko einer Bestellung allein aufgrund ähnlicher Modellnummern lohnt sich nicht.

Projektionsverhältnis verschiedener Modellserien

Wird dasselbe ET-DLE055 an den folgenden Serien montiert, ist das angegebene Projektionsverhältnis nicht identisch; bei der Auswahl ist der Wert der tatsächlichen Gehäuseserie zu verwenden.

Modellserie	Projektionsverhältnis
—	0,785:1 (Festbrennweite)

IV. Drei Punkte vor dem Austausch

• Die Panelgröße muss übereinstimmen. Das ET-DLE055 ist für Panels mit 0,67 1DLP Zoll ausgelegt. Bei Geräten mit abweichender Panelgröße oder Auflösung kommt es selbst bei passender Bajonettaufnahme zu Problemen mit Bildkreis und Randhelligkeit.
• Zuerst den Installationsabstand berechnen. Dieses Objektiv hat ein angegebenes Projektionsverhältnis von 0,785:1 (Festbrennweite); übertragen Sie die Werte aus der Tabelle in Abschnitt II auf die Gegebenheiten vor Ort. Eine Festbrennweite bietet keinen Spielraum; bei Zoomobjektiven sollten an beiden Enden 10–20 cm Reserve eingeplant werden.
• Bajonettaufnahme und Verriegelung prüfen. Das Originalobjektiv ist auf die Bajonettaufnahme der jeweiligen Gehäuseserie kalibriert; nach der Montage muss die Verriegelung hörbar einrasten. Ein schiefes Bild oder unscharfe Ränder sind meist auf eine nicht vollständig eingerastete Verriegelung zurückzuführen und nicht auf das Objektiv selbst.

Bei Unsicherheit senden Sie uns je ein Foto des Typenschilds am Gehäuse und am vorhandenen Objektiv – der Abgleich mit dem tatsächlichen Produkt ist am zuverlässigsten.
