NEC NP13ZL Zoom : téléobjectif pour 22 projecteurs dont PA1004UL-B-41, PA1004UL-W-41, PA500U

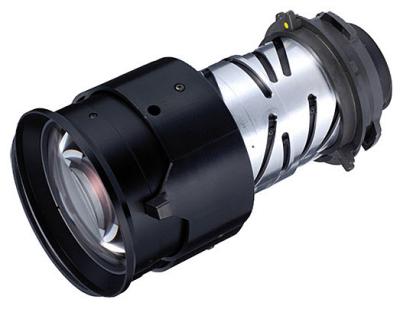

Objectif d'origine NEC NP13ZL Zoom est un accessoire optique d'origine pour les projecteurs professionnels NEC ; il s'agit d'un objectif longue focale (Long Throw) avec un ratio de projection de 1.46-2.95:1. La liste de compatibilité d'origine couvre 22 modèles : il suffit de vérifier le modèle du projecteur et la taille du panneau avant l'installation, sans avoir à bricoler avec une bague adaptatrice. L'intérêt d'un objectif d'origine ne réside pas dans quelques lignes de chiffres supplémentaires sur la fiche technique, mais dans le fait qu'il est calibré en usine pour le chemin optique et la monture des projecteurs de cette série : une fois monté, le cercle d'image, l'éclairement des bords et la course de mise au point correspondent aux valeurs de conception, sans avoir à recourir à la correction trapézoïdale pour compenser la qualité d'image.

1. Caractéristiques de l'objectif

Marque	NEC（NEC）
Modèle d'objectif	NP13ZL Zoom
Ratio de projection	1.46-2.95:1
Type de produit	Longue focale (Long Throw)
Modèles compatibles	22
Garantie	12 mois, prise en charge après-vente en cas de dommage non imputable à l'utilisateur, à compter de la date indiquée sur le bon de livraison

Les caractéristiques ci-dessus sont celles du fabricant. Pour les dimensions mécaniques, le tirage mécanique et le type de monture qui ne figurent pas dans la fiche technique, veuillez nous consulter en indiquant le modèle du projecteur : commander directement en se fondant sur un modèle similaire présente un risque de non-compatibilité.

2. Conversion du ratio de projection en distance d'installation

Le ratio de projection est le rapport entre la distance d'installation et la largeur d'image. Cet objectif d'origine est un zoom (1.46-2.95:1) : pour une même taille d'image, il correspond une plage de distances ; l'installation peut être mise au point tant qu'elle se situe dans cette plage.

Taille d'image	Largeur d'image	Distance d'installation requise
100 pouces	2.15 m	env. 3.14 – 6.34 m
120 pouces	2.58 m	env. 3.77 – 7.61 m
150 pouces	3.22 m	env. 4.71 – 9.51 m
200 pouces	4.30 m	env. 6.28 – 12.69 m

Les valeurs ci-dessus correspondent à la distance nette entre la face avant de l'objectif et l'écran ; elles ne tiennent pas compte de l'espace nécessaire à l'arrière du projecteur pour la ventilation et le câblage. Calculs basés sur un format 16:10 ; les valeurs réelles doivent être confirmées par un relevé sur site et le manuel du fabricant.

Les performances d'image diffèrent aux deux extrémités du zoom : près de l'extrémité grand-angle, l'image est plus lumineuse et les bords légèrement plus mous ; près de l'extrémité téléobjectif, les bords sont plus nets et la luminosité légèrement réduite. Si l'espace le permet, il est recommandé de se placer au milieu de la plage ; après l'installation, rechercher d'abord la position la plus nette avec la bague de mise au point, puis ajuster finement le décalage.

3. Modèles compatibles (22)

Le tableau ci-dessous est issu de la liste de compatibilité d'origine ; la luminosité et la résolution sont renseignées à partir de la base de modèles, avec « — » lorsqu'elles ne sont pas disponibles, sans extrapolation.

Modèle	Luminosité	Résolution
PA1004UL-B	10000 lumens	1920x1200
PA1004UL-B-41	10000 lumens	1920x1200
PA1004UL-W	10000 lumens	1920x1200
PA1004UL-W-41	10000 lumens	1920x1200
PA500U	5000 lumens	1920x1200
PA500X	5000 lumens	1024x768
PA521U	5200 lumens	1920x1200
PA550W	5500 lumens	1280x800
PA571W	5700 lumens	1280x800
PA600X	6000 lumens	1024x768
PA653U	6500 lumens	1920x1200
PA653U-41ZL	6500 lumens	1920x1200
PA672W	6700 lumens	1280x800
PA722X	7200 lumens	1024x768
PA803U	8000 lumens	1920x1200
PA803U-41ZL	8000 lumens	1920x1200
PA804UL-B	8200 lumens	1920x1200
PA804UL-B-41	8200 lumens	1920x1200
PA804UL-W	8200 lumens	1920x1200
PA804UL-W-41	8200 lumens	1920x1200
PA903X	9000 lumens	1024x768
PA903X-41ZL	9000 lumens	1024x768

Pour savoir si un modèle hors liste est utilisable, envoyez-nous une photo de la plaque signalétique du projecteur et de l'objectif actuel pour vérification — les plateformes d'une même génération partagent souvent la même monture, mais le risque de commander sur la seule base d'un modèle similaire n'en vaut pas la peine.

Ratio de projection selon la série de modèles

Le même NP13ZL Zoom monté sur les séries suivantes n'offre pas le même ratio de projection nominal ; il faut tenir compte de la série à laquelle appartient le projecteur concerné.

Série de modèles	Ratio de projection
—	1.46-2.95:1

4. Trois points à vérifier avant le remplacement

• Vérifier la puce et la résolution du projecteur. L'objectif d'origine est conçu pour une taille de panneau donnée ; si la spécification du panneau diffère, le cercle d'image ne couvre pas l'écran et l'image présente du vignettage ou une perte de lumière sur les bords.
• Calculer d'abord la distance d'installation. Cet objectif présente un ratio de projection nominal de 1.46-2.95:1 ; reportez-le sur les dimensions de votre site à l'aide du tableau de la section 2. Une focale fixe n'offre aucune marge ; avec un zoom, prévoyez tout de même 10–20 cm aux deux extrémités.
• Vérifier la monture et le verrouillage. L'objectif d'origine est calibré pour la monture des projecteurs de cette série ; après le montage, le verrouillage doit être audible. Une image inclinée ou des bords flous proviennent le plus souvent d'un verrouillage incomplet, et non de l'objectif lui-même.

En cas de doute, envoyez-nous une photo de la plaque signalétique du projecteur et une de celle de l'objectif actuel ; la vérification sur pièces est la plus fiable.
