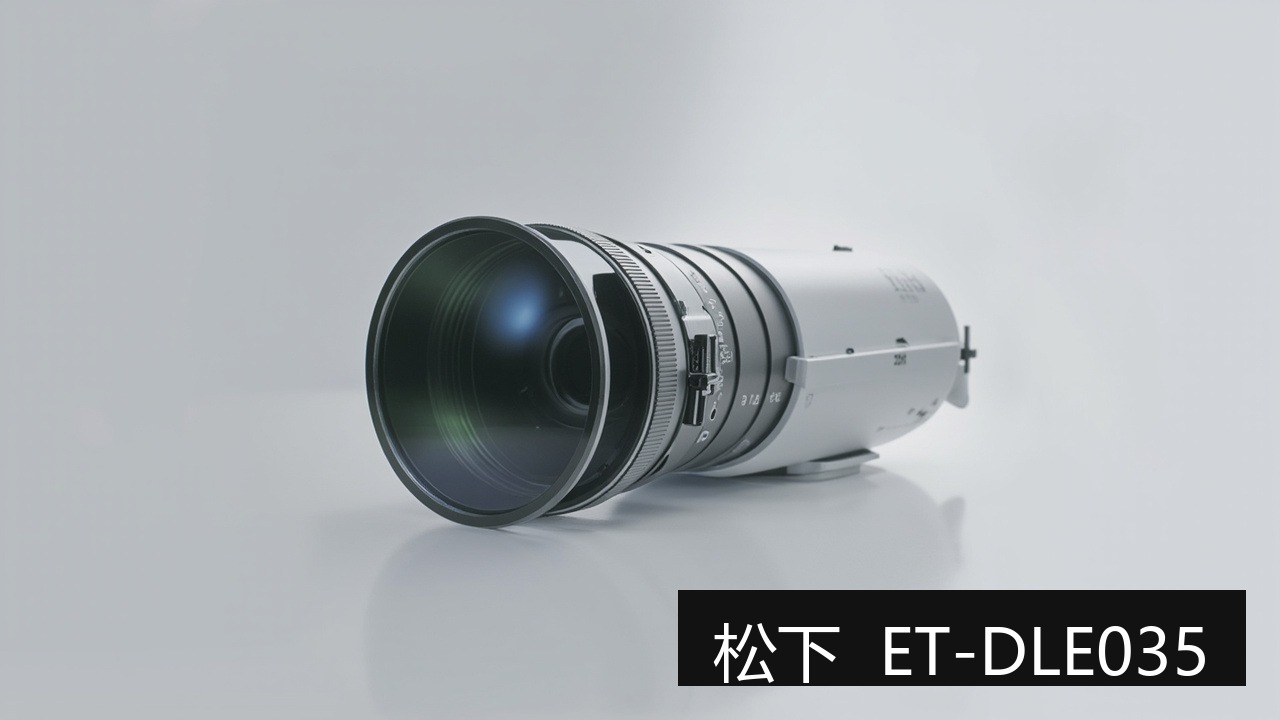

Оригинальный объектив Panasonic ET-DLE035 — это оригинальный оптический аксессуар для инженерных проекторов Panasonic, относящийся к классу ультракороткофокусных (Ultra Short Throw), проекционное отношение 0.380:1 (фиксированное), для панелей 0.67 1DLP дюйма. Оригинальный список совместимости охватывает 30 моделей — перед установкой достаточно сверить модель корпуса и размер панели, переходные кольца не нужны. Ценность оригинального объектива не в лишних строках в таблице характеристик, а в том, что он откалиброван на заводе под оптический тракт и байонет корпусов данной серии: после установки изображение, равномерность освещённости по краям и ход фокусировки соответствуют расчётным значениям, и не нужно компенсировать качество картинки коррекцией трапеции.
I. Параметры объектива
| Бренд | Panasonic（Panasonic） |
| Модель объектива | ET-DLE035 |
| Проекционное отношение | 0.380:1 (фиксированное) |
| Тип продукта | Ультракороткофокусный (Ultra Short Throw) |
| Совместимая панель | 0.67 1DLP дюйма |
| Охват моделей | 30 шт. |
| Гарантия | 12 месяцев, при невиновном повреждении возможно послепродажное обслуживание, отсчёт от даты в отгрузочных документах |
Приведённые параметры соответствуют оригинальной спецификации. Механические размеры, задний фокальный отрезок и тип байонета, не указанные в таблице, уточняйте у нас по модели корпуса — заказ только по близости модели несёт риск несовместимости при установке.
II. Пересчёт проекционного отношения в монтажное расстояние
Проекционное отношение — это отношение монтажного расстояния к ширине изображения. Данный оригинальный объектив фиксированный (0.380:1 (фиксированное)), монтажное расстояние линейно зависит от размера изображения, запаса регулировки нет, поэтому перед монтажом необходимо точно измерить.
| Размер изображения | Ширина изображения | Требуемое монтажное расстояние |
|---|---|---|
| 100 дюймов | 2.15 m | около 0.82 m |
| 120 дюймов | 2.58 m | около 0.98 m |
| 150 дюймов | 3.22 m | около 1.23 m |
| 200 дюймов | 4.30 m | около 1.63 m |
Указано чистое расстояние от торца объектива до экрана, без учёта пространства для вентиляции сзади корпуса и прокладки кабелей. Расчёт для формата 16:10, фактически ориентируйтесь на замеры на месте и оригинальную инструкцию.
III. Совместимые модели (30 шт.)
Таблица составлена по оригинальному списку совместимости; яркость и разрешение заполнены по базе моделей, при отсутствии данных указано «—», без предположений.
| Модель | Яркость | Разрешение |
|---|---|---|
| PT-FRZ580C | 5400 люмен | WUXGA,1920 x 1200 |
| PT-FRZ680C | 6200 люмен | WUXGA,1920 x 1200 |
| PT-FRZ99C | 10000 люмен | WUXGA,1920 x 1200 |
| PT-FRZ78C | 7200 люмен | WUXGA, 1920 x 1200 |
| PT-FRW73C | 7200 люмен | WXGA, 1280 x 800 |
| PT-FRZ89C | 8800 люмен | WUXGA,1920 x 1200 |
| PT-FRZ79C | 7200 люмен | WUXGA,1920 x 1200 |
| PT-FRZ69C | 6200 люмен | WUXGA,1920 x 1200 |
| PT-FRZ98C | 10000 люмен | WUXGA, 1920 x 1200 |
| PT-FRW93C | 10000 люмен | WXGA, 1280 x 800 |
| PT-FRX110C | 11000 люмен | WUXGA,1920 x 1200 |
| PT-FRZ575C | — | — |
| PT-FRQ100C | 10000 люмен | WQXGA 2715 x1697 |
| PT-FRZ120C | 12000 люмен | WUXGA,1920 x 1200 |
| PT-FRZ88C | 8800 люмен | WUXGA, 1920 x 1200 |
| PT-FRQ080C | 8000 люмен | WQXGA 2715 x1697 |
| PT-FRZ86C | 8600 люмен | WUXGA, 1920 x 1200 |
| PT-FRQ86C | 8600 люмен | 4K, 3840 x 2160 |
| PT-FRZ76C | — | — |
| PT-RCQ10 | 10000 люмен | WQXGA 2715 x1697 |
| PT-RCQ80 | 8000 люмен | WQXGA 2715 x1697 |
| PT-RZ120 | 12000 люмен | WUXGA,1920 x 1200 |
| PT-RZ990 | 9400 люмен | WUXGA,1920 x 1200 |
| PT-RZ890 | 8500 люмен | WUXGA,1920 x 1200 |
| PT-RZ790 | 7000 люмен | WUXGA,1920 x 1200 |
| PT-RZ690 | 6000 люмен | WUXGA,1920 x 1200 |
| PT-RQ7L | 7500 люмен | 4K, 3840 x 2160 |
| PT-RQ6L | 6500 люмен | 4K, 3840 x 2160 |
| PT-RZ7L | 7500 люмен | WUXGA, 1920 x 1200 |
| PT-RZ6L | 6500 люмен | WUXGA, 1920 x 1200 |
О возможности использования моделей вне списка — пришлите нам фото шильдика корпуса и установленного объектива для сверки: платформы одного поколения часто имеют общий байонет, но риск заказа только по схожести модели не оправдан.
Проекционное отношение для разных серий моделей
Один и тот же ET-DLE035, установленный на перечисленные ниже серии, имеет разные номинальные проекционные отношения — при подборе берите значение для фактической серии корпуса.
| Серия моделей | Проекционное отношение |
|---|---|
| — | 0.380:1 (фиксированное) |
IV. Три момента для проверки перед заменой
- Размер панели должен совпадать. ET-DLE035 рассчитан на панель 0.67 1DLP дюйма. У аппаратов с другим размером панели или другим разрешением, даже если байонет подходит, будут проблемы с изображением и равномерностью освещённости по краям.
- Сначала рассчитайте монтажное расстояние. Номинальное проекционное отношение этого объектива 0.380:1 (фиксированное), подставьте размеры своей площадки по таблице из раздела II; у фиксированного объектива запаса нет, а у вариофокального оставляйте по 10–20 cm с обоих концов.
- Проверьте байонет и фиксацию. Оригинальный объектив откалиброван под байонет корпусов данной серии; после установки должен быть слышен щелчок фиксации. Перекос изображения и нерезкие края чаще всего означают неполную фиксацию, а не проблему самого объектива.
Если сомневаетесь — сфотографируйте шильдик корпуса и шильдик установленного объектива и пришлите нам, сверка по факту — самый надёжный вариант.
