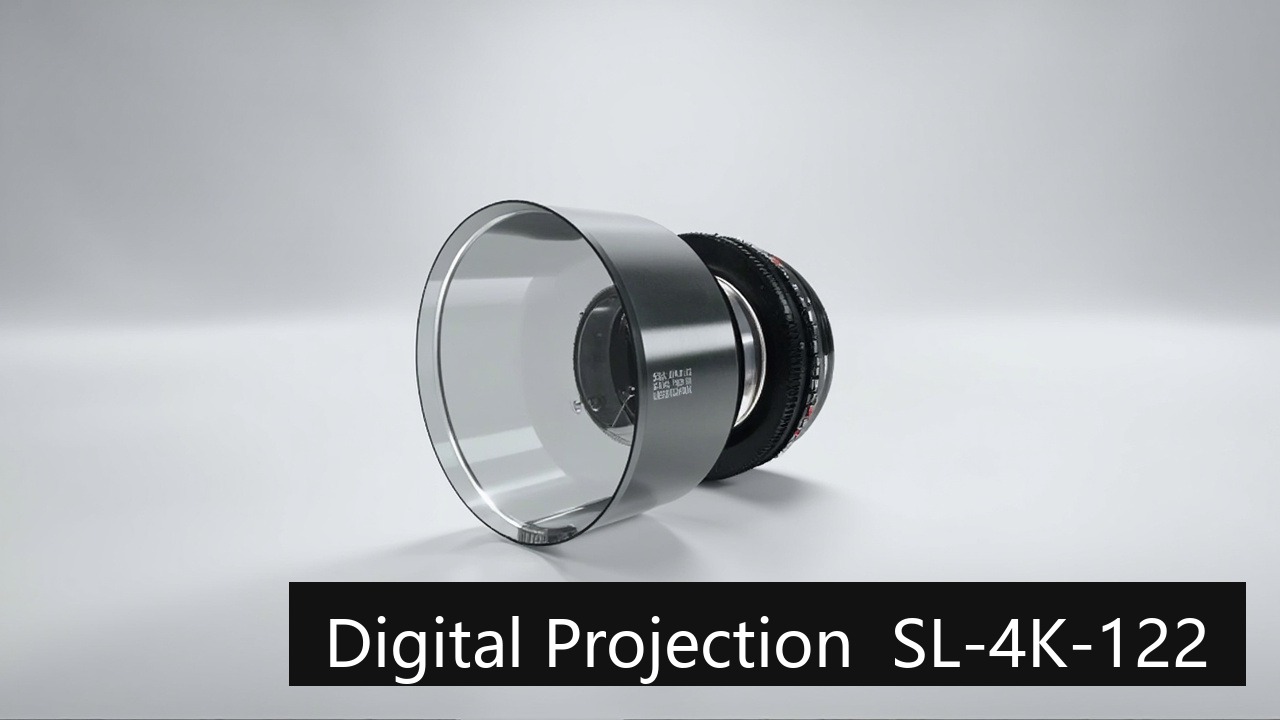

Digital Projection SL-4K-122 मानक थ्रो लेंस: INSIGHT 4K Laser, INSIGHT Laser 8K, INSIGHT MLS हेतु

Digital Projection ओरिजिनल लेंस SL-4K-122 Digital Projection इंजीनियरिंग प्रोजेक्टर का ओरिजिनल ऑप्टिकल एक्सेसरी है, जो स्टैंडर्ड थ्रो (Standard Throw) श्रेणी का है, थ्रो रेशियो 1.13-1.72:1 (ज़ूम), और 0.95inch 3DLP(INSIGHT) पैनल के अनुरूप है। ओरिजिनल कम्पैटिबिलिटी सूची 3 मॉडल को कवर करती है; इंस्टॉल करने से पहले बॉडी मॉडल और पैनल साइज़ से मिलान कर लें, अडैप्टर रिंग से काम चलाने की ज़रूरत नहीं। ओरिजिनल लेंस का मूल्य स्पेसिफिकेशन तालिका में कुछ अतिरिक्त संख्याओं में नहीं, बल्कि इस बात में है कि यह फैक्ट्री से ही उस सीरीज़ की बॉडी के ऑप्टिकल पाथ और माउंट के अनुसार कैलिब्रेटेड होता है: लगाने पर इमेज सर्कल, एज इल्युमिनेशन और फोकस ट्रैवल डिज़ाइन मानों के अनुसार होते हैं; इमेज क्वालिटी सुधारने के लिए कीस्टोन करेक्शन की ज़रूरत नहीं पड़ती।

1. लेंस स्पेसिफिकेशन

ब्रांड	Digital Projection (Digital Projection)
लेंस मॉडल	SL-4K-122
ओरिजिनल पार्ट नंबर	115-631
थ्रो रेशियो	1.13-1.72:1 (ज़ूम)
उत्पाद प्रकार	स्टैंडर्ड थ्रो (Standard Throw)
उपयुक्त पैनल	0.95inch 3DLP(INSIGHT)
कवर मॉडल	3
वारंटी	12 महीने; मानवीय कारण से क्षति न होने पर after-sales service; शिपमेंट दस्तावेज़ की तारीख मान्य

उपरोक्त स्पेसिफिकेशन ओरिजिनल विनिर्देशों के अनुसार हैं। स्पेसिफिकेशन तालिका में न दिखने वाले मैकेनिकल आयाम, फ्लैंज दूरी और माउंट प्रकार के लिए बॉडी मॉडल के अनुसार हमसे मिलान करें; केवल मॉडल के मिलते-जुलते होने पर सीधे ऑर्डर करने में फिट न होने का जोखिम है।

2. थ्रो रेशियो से इंस्टॉलेशन दूरी

थ्रो रेशियो इंस्टॉलेशन दूरी और इमेज चौड़ाई का अनुपात है। यह ओरिजिनल लेंस ज़ूम (1.13-1.72:1 (ज़ूम)) है; एक ही इमेज साइज़ के लिए एक दूरी रेंज होती है, और इस रेंज के भीतर लगाने पर फोकस हो जाता है।

इमेज साइज़	इमेज चौड़ाई	आवश्यक इंस्टॉलेशन दूरी
100 इंच	2.15 m	लगभग 2.43 – 3.70 m
120 इंच	2.58 m	लगभग 2.92 – 4.44 m
150 इंच	3.22 m	लगभग 3.64 – 5.55 m
200 इंच	4.30 m	लगभग 4.86 – 7.40 m

ये लेंस के सामने वाले हिस्से से स्क्रीन तक की क्लियर दूरी हैं; इनमें प्रोजेक्टर के पीछे कूलिंग और वायरिंग की जगह शामिल नहीं है। गणना 16:10 आस्पेक्ट रेशियो पर आधारित है; वास्तविक माप साइट पर माप और ओरिजिनल मैनुअल के अनुसार मानें।

ज़ूम के दोनों सिरों पर इमेज क्वालिटी अलग होती है: निकट छोर के पास इमेज ज़्यादा चमकीली और किनारे थोड़े नरम होते हैं; दूर छोर के पास किनारे ज़्यादा शार्प और ब्राइटनेस थोड़ी कम होती है। जगह की अनुमति हो तो रेंज के मध्य भाग में रखने की सलाह है; लगाने के बाद पहले फोकस रिंग पर सबसे शार्प स्थिति खोजें, फिर शिफ्ट को थोड़ा एडजस्ट करें।

3. कम्पैटिबल मॉडल (3)

नीचे की तालिका ओरिजिनल कम्पैटिबिलिटी सूची से है; ब्राइटनेस और रेज़ोल्यूशन मॉडल डेटाबेस से भरे गए हैं, जो उपलब्ध नहीं वहाँ — लिखा है, अनुमान नहीं लगाया गया।

मॉडल	ब्राइटनेस	रेज़ोल्यूशन
INSIGHT 4K Laser	—	—
INSIGHT Laser 8K	—	—
INSIGHT MLS	—	—

सूची से बाहर के मॉडल काम करेंगे या नहीं, यह जाँचने के लिए प्रोजेक्टर बॉडी की नेमप्लेट और मौजूदा लेंस की फोटो हमें भेजें—एक ही पीढ़ी के प्लेटफ़ॉर्म अक्सर माउंट साझा करते हैं, लेकिन केवल मॉडल के मिलते-जुलते होने पर ऑर्डर करने का जोखिम फ़ायदेमंद नहीं है।

विभिन्न मॉडल सीरीज़ का थ्रो रेशियो

एक ही SL-4K-122 जब नीचे दी गई सीरीज़ पर लगता है, तो नाममात्र थ्रो रेशियो अलग-अलग होता है; चयन के समय वास्तविक बॉडी की सीरीज़ के अनुसार मान लें।

मॉडल सीरीज़	थ्रो रेशियो
—	1.13-1.72:1 (ज़ूम)

4. बदलने से पहले तीन बातें जाँचें

• पैनल साइज़ मेल खाना चाहिए।SL-4K-122 0.95inch 3DLP(INSIGHT) पैनल के लिए डिज़ाइन किया गया है। जिन मशीनों में पैनल साइज़ अलग है या रेज़ोल्यूशन अलग है, उनमें माउंट फिट होने पर भी इमेज सर्कल और एज इल्युमिनेशन में समस्या आएगी।
• पहले इंस्टॉलेशन दूरी निकालें।इस लेंस का नाममात्र थ्रो रेशियो 1.13-1.72:1 (ज़ूम) है; दूसरे सेक्शन की तालिका से अपनी साइट के साइज़ पर लागू करें; फिक्स्ड फोकस में मार्जिन नहीं होता, और ज़ूम में भी दोनों सिरों के लिए 10–20 cm बचाएँ।
• माउंट और लॉक जाँचें।ओरिजिनल लेंस उस सीरीज़ की बॉडी के माउंट के अनुसार कैलिब्रेटेड है; लगाने के बाद लॉक सही से लगने की आवाज़ आनी चाहिए; इमेज तिरछी होना या किनारों का अनशार्प होना अधिकतर लॉक ठीक से न लगने के कारण होता है, लेंस की अपनी समस्या नहीं।

संदेह हो तो प्रोजेक्टर बॉडी की नेमप्लेट और मौजूदा लेंस की नेमप्लेट की एक-एक फोटो हमें भेजें; वास्तविक वस्तु से मिलान करना सबसे सुरक्षित है।
