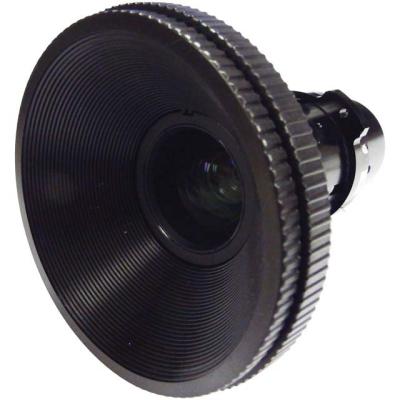

Lente original BenQ 5J.J8C14.002 Short es un accesorio óptico original para proyectores profesionales BenQ. Es una lente de corto alcance (Short Throw) con una relación de proyección de 0.77:1. El listado original de compatibilidad incluye 2 modelos; antes de instalarla, basta con comprobar el modelo de la unidad y el tamaño del panel, sin necesidad de recurrir a un anillo adaptador. El valor de la lente original no está en unas pocas filas adicionales de datos, sino en que se calibra en fábrica según la ruta óptica y la montura de esa serie: una vez instalada, el círculo de imagen, la iluminación de los bordes y el recorrido de enfoque corresponden a los valores de diseño, por lo que no hace falta recurrir a la corrección trapezoidal para compensar la calidad de imagen.
1. Parámetros de la lente
| Marca | BenQ (BenQ) |
| Modelo de la lente | 5J.J8C14.002 Short |
| Relación de proyección | 0.77:1 |
| Tipo de producto | Corto alcance (Short Throw) |
| Modelos compatibles | 2 unidades |
| Garantía | 12 meses; los daños no imputables al usuario pueden gestionarse mediante el servicio posventa, tomando como referencia la fecha de la factura de expedición |
Los datos anteriores se basan en las especificaciones originales. Las dimensiones mecánicas, la distancia de la brida y el tipo de montura que no figuran en la tabla deben comprobarse con nosotros según el modelo de la unidad; pedir el producto únicamente porque el modelo es parecido conlleva el riesgo de que no sea compatible.
2. Cálculo de la distancia de instalación a partir de la relación de proyección
La relación de proyección es el cociente entre la distancia de instalación y el ancho de la imagen. Esta lente original tiene focal fija (0.77:1); la distancia de instalación varía linealmente con el tamaño de la imagen y no ofrece margen de ajuste, por lo que debe medirse con precisión antes de la instalación.
| Tamaño de imagen | Ancho de imagen | Distancia de instalación requerida |
|---|---|---|
| 100 pulgadas | 2.15 m | aproximadamente 1.66 m |
| 120 pulgadas | 2.58 m | aproximadamente 1.99 m |
| 150 pulgadas | 3.22 m | aproximadamente 2.48 m |
| 200 pulgadas | 4.30 m | aproximadamente 3.31 m |
Estos valores representan la distancia libre desde la cara frontal de la lente hasta la pantalla, sin incluir el espacio necesario para la ventilación y las conexiones en la parte posterior de la unidad. El cálculo se realiza para una imagen de 16:10; para la instalación real, prevalecen las mediciones in situ y el manual original.
3. Modelos compatibles (2 unidades)
El siguiente cuadro procede del listado original de compatibilidad. La luminosidad y la resolución se han completado con la base de datos de modelos; cuando no constan, se indica «—» y no se realiza ninguna suposición.
| Modelo | Luminosidad | Resolución |
|---|---|---|
| SH960+ | 5500 lúmenes | 1920x1080 |
| TH963 | 6000 lúmenes | 1920x1080 |
Para comprobar si pueden utilizarse modelos no incluidos en el listado, envíenos una fotografía de la placa de datos de la unidad y otra de la lente actual. Las plataformas de la misma generación suelen compartir la montura, pero no merece la pena arriesgarse a pedir el producto basándose únicamente en un modelo similar.
Relación de proyección en distintas series de modelos
La misma lente 5J.J8C14.002 Short puede instalarse en las siguientes series, pero la relación de proyección nominal varía según la serie; al elegirla, utilice el valor correspondiente a la serie real de su unidad.
| Serie de modelos | Relación de proyección |
|---|---|
| — | 0.77:1 |
4. Tres comprobaciones antes de sustituir la lente
- Confirme el chip y la resolución de la unidad. La lente original está diseñada para un tamaño de panel concreto. Si las especificaciones del panel son diferentes, el círculo de imagen no puede cubrir toda la superficie y se producirán zonas oscuras o pérdida de luminosidad en los bordes.
- Calcule primero la distancia de instalación. Esta lente tiene una relación de proyección nominal de 0.77:1; aplique los valores de la tabla de la segunda sección a las dimensiones de su instalación. Las lentes de focal fija no dejan margen; incluso en las de zoom, conviene reservar 10–20 cm en los dos extremos del recorrido.
- Compruebe la montura y el bloqueo. La lente original se calibra según la montura de esa serie. Tras instalarla, debe oírse el clic que confirma que el bloqueo ha quedado bien encajado. Una imagen inclinada o los bordes poco definidos suelen deberse a un bloqueo incompleto, no a un defecto de la lente.
Si tiene dudas, envíenos una fotografía de la placa de datos de la unidad y otra de la placa de la lente actual; comparar ambos componentes físicos es la opción más fiable.
Solicitar una propuesta
Si necesita una propuesta de selección de la lente original Zorsika 5J.J8C14.002 Short, recomendaciones de configuración del proyecto o el listado completo de compatibilidad, puede ponerse en contacto con nosotros de la siguiente manera:
| Teléfono de contacto | 0086-20-38551187 |
| Correo electrónico | sales@zorsika.com |
| Horario de atención: de lunes a viernes, 9:00-18:00 | |
El modelo de la lente, el número de pieza original y los modelos compatibles indicados en este artículo proceden del listado original de compatibilidad y de la base de datos de productos de Zorsika. Los datos se actualizan continuamente y la cotización real es la referencia definitiva.
