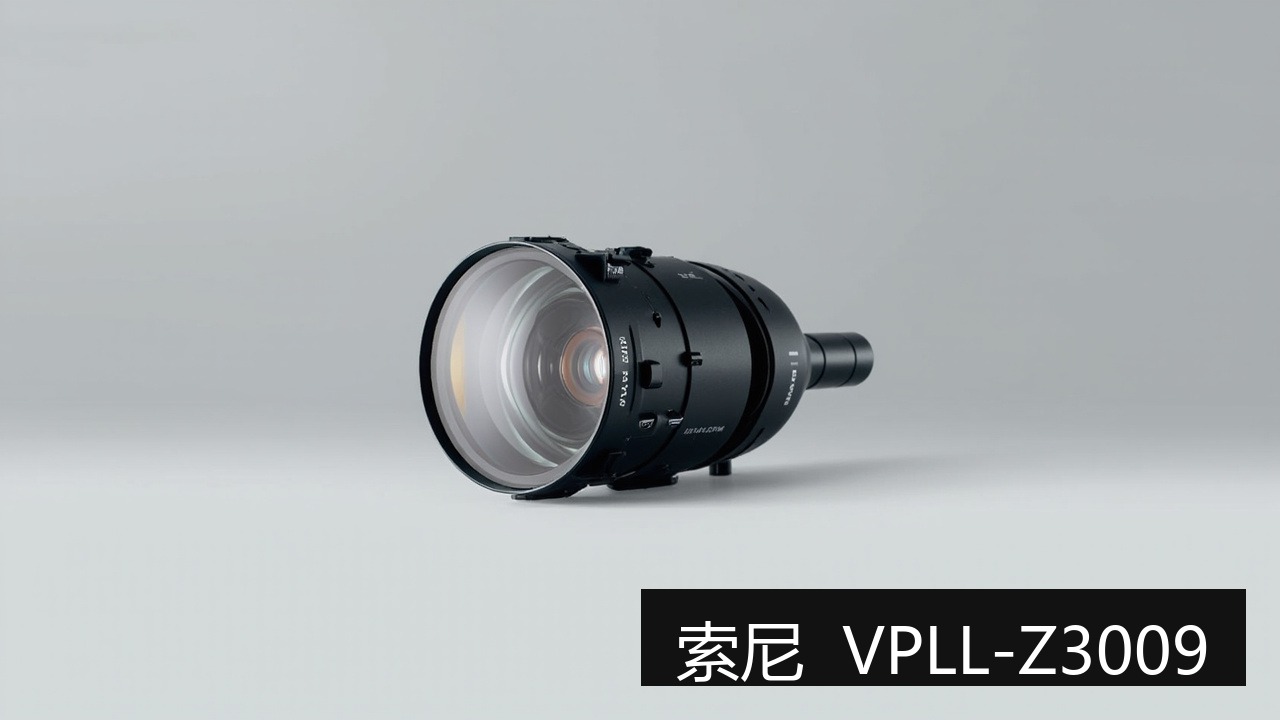

Sony VPLL-Z3009 स्टैंडर्ड थ्रो लेंस विश्लेषण: VPL-F755HZ/F750HZ/F655HZ/F630WZ/F436HZ के लिए

Sony ओरिजिनल लेंस VPLL-Z3009 Sony इंजीनियरिंग प्रोजेक्टर के लिए ओरिजिनल ऑप्टिकल एक्सेसरी है, जो स्टैंडर्ड थ्रो (Standard Throw) श्रेणी में आती है। इसका थ्रो रेश्यो 0.85-1.0:1 है और यह Z3 सीरीज़ इंच पैनल के अनुरूप है। ओरिजिनल कम्पैटिबिलिटी लिस्ट में 5 मॉडल शामिल हैं; इंस्टॉल करने से पहले बॉडी मॉडल और पैनल साइज़ के अनुसार जाँच करें, अडैप्टर रिंग पर निर्भर रहने की ज़रूरत नहीं। ओरिजिनल लेंस का मूल्य स्पेक शीट में कुछ अतिरिक्त संख्याओं में नहीं, बल्कि इस बात में है कि यह फैक्ट्री से ही उस सीरीज़ के बॉडी के ऑप्टिकल पाथ और माउंट के अनुसार कैलिब्रेटेड होता है: लगाने पर इमेज सर्कल, किनारों की रोशनी और फोकस ट्रैवल सभी डिज़ाइन वैल्यू होते हैं, क्वालिटी सुधारने के लिए कीस्टोन करेक्शन का सहारा नहीं लेना पड़ता।

1. लेंस पैरामीटर

ब्रांड	Sony（Sony）
लेंस मॉडल	VPLL-Z3009
थ्रो रेश्यो	0.85-1.0:1
प्रोडक्ट टाइप	स्टैंडर्ड थ्रो (Standard Throw)
उपयुक्त पैनल	Z3 सीरीज़ इंच
कम्पैटिबल मॉडल	5
वारंटी	12 महीने, गैर-मानवीय क्षति पर अफ़्टर-सेल्स सर्विस उपलब्ध; शिपमेंट दस्तावेज़ की तारीख मान्य

उपरोक्त पैरामीटर ओरिजिनल विनिर्देश के अनुसार हैं। स्पेक शीट में न दिखने वाले मैकेनिकल आयाम, फ्लैंज दूरी और माउंट प्रकार के लिए बॉडी मॉडल के अनुसार हमसे पुष्टि करें; केवल मिलते-जुलते मॉडल के आधार पर सीधे ऑर्डर करने पर फिट न होने का जोखिम है।

2. थ्रो रेश्यो से इंस्टॉलेशन दूरी की गणना

थ्रो रेश्यो इंस्टॉलेशन दूरी और स्क्रीन चौड़ाई का अनुपात है। यह ओरिजिनल लेंस ज़ूम लेंस है (0.85-1.0:1); एक ही स्क्रीन साइज़ के लिए एक दूरी रेंज होती है, और इंस्टॉलेशन के समय इस रेंज में रहने पर फोकस हो जाएगा।

स्क्रीन साइज़	स्क्रीन चौड़ाई	आवश्यक इंस्टॉलेशन दूरी
100 इंच	2.15 m	लगभग 1.83 – 2.15 m
120 इंच	2.58 m	लगभग 2.19 – 2.58 m
150 इंच	3.22 m	लगभग 2.74 – 3.22 m
200 इंच	4.30 m	लगभग 3.65 – 4.30 m

ऊपर दी गई दूरी लेंस के सामने वाले हिस्से से स्क्रीन तक की शुद्ध दूरी है; इसमें बॉडी के पीछे की कूलिंग और केबल स्पेस शामिल नहीं है। गणना 16:10 फ्रेम के आधार पर; वास्तविक मान साइट माप और ओरिजिनल मैनुअल के अनुसार होंगे।

ज़ूम के दोनों सिरों पर इमेज क्वालिटी अलग होती है: निकट सिरे के पास तस्वीर अधिक चमकीली और किनारे थोड़े ढीले होते हैं; दूर सिरे के पास किनारे अधिक स्पष्ट और चमक थोड़ी कम होती है। जगह की अनुमति हो तो रेंज के मध्य भाग में रखने की सलाह दी जाती है; इंस्टॉल करने के बाद पहले फोकस रिंग पर सबसे स्पष्ट स्थिति खोजें, फिर पोज़िशन को थोड़ा समायोजित करें।

3. कम्पैटिबल मॉडल (5)

नीचे की तालिका ओरिजिनल कम्पैटिबिलिटी लिस्ट से ली गई है; ब्राइटनेस और रेज़ोल्यूशन मॉडल डेटाबेस से भरे गए हैं, उपलब्ध न होने पर 「—」 लिखा गया है, अनुमान नहीं लगाया गया।

मॉडल	ब्राइटनेस	रेज़ोल्यूशन
VPL-F755HZ	7300 लुमेन	WUXGA, 1920 x 1200
VPL-F750HZ	7300 लुमेन	WUXGA, 1920 x 1200
VPL-F655HZ	6000 लुमेन	WUXGA, 1920 x 1200
VPL-F630WZ	6000 लुमेन	WXGA, 1280 x 800
VPL-F436HZ	—	—

सूची से बाहर के मॉडल इस्तेमाल हो सकते हैं या नहीं, यह जाँचने के लिए बॉडी की नेमप्लेट और मौजूदा लेंस की फ़ोटो हमें भेजें——एक ही पीढ़ी के प्लेटफ़ॉर्म अक्सर माउंट साझा करते हैं, लेकिन केवल मिलते-जुलते मॉडल के आधार पर ऑर्डर करना जोखिम भरा है।

अलग-अलग मॉडल सीरीज़ का थ्रो रेश्यो

एक ही VPLL-Z3009 अलग-अलग सीरीज़ में लगाने पर नाममात्र थ्रो रेश्यो समान नहीं होता; चयन के समय वास्तविक बॉडी की सीरीज़ के अनुसार मान लें।

मॉडल सीरीज़	थ्रो रेश्यो
—	0.85-1.0:1

4. बदलने से पहले तीन बातें जाँचें

• पैनल साइज़ मेल खाना चाहिए।VPLL-Z3009 को Z3 सीरीज़ इंच पैनल के लिए डिज़ाइन किया गया है। अलग पैनल साइज़ या अलग रेज़ोल्यूशन वाली मशीनों में, भले ही माउंट फिट हो जाए, इमेज सर्कल और किनारों की रोशनी में समस्या आएगी।
• पहले इंस्टॉलेशन दूरी की गणना करें।इस लेंस का नाममात्र थ्रो रेश्यो 0.85-1.0:1 है; दूसरे सेक्शन की तालिका के अनुसार अपनी साइट के साइज़ पर लागू करें; फ़िक्स्ड फोकस में कोई मार्जिन नहीं होता, और ज़ूम में भी दोनों सिरों के लिए 10–20 cm जगह छोड़ें।
• माउंट और लॉकिंग की जाँच करें।ओरिजिनल लेंस उस सीरीज़ के बॉडी माउंट के अनुसार कैलिब्रेटेड होता है; लगाने के बाद लॉक होने की आवाज़ आनी चाहिए; तस्वीर का तिरछा होना और किनारों का अस्पष्ट होना ज़्यादातर लॉक ठीक से न होने के कारण होता है, लेंस का दोष नहीं।

संदेह हो तो बॉडी की नेमप्लेट और मौजूदा लेंस की नेमप्लेट की एक-एक फ़ोटो हमें भेजें; वस्तु के अनुसार जाँच करना सबसे सुरक्षित है।
