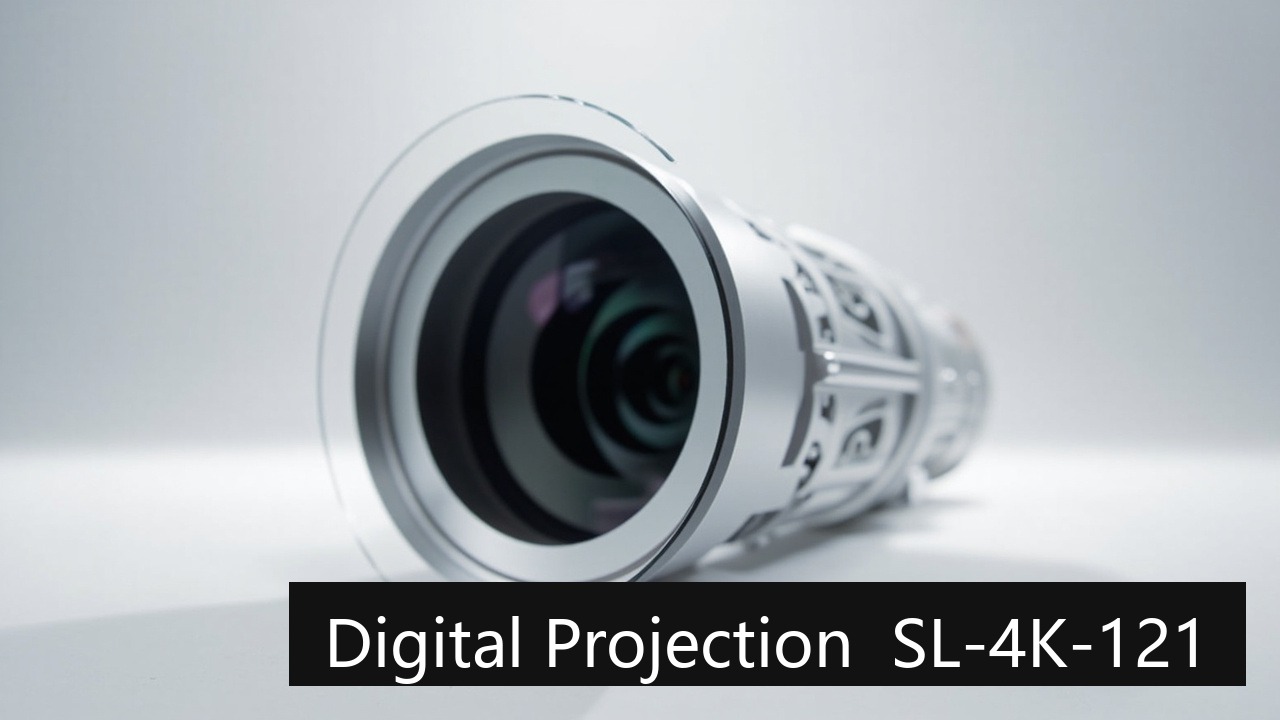

عدسة Digital Projection الأصلية SL-4K-121 هي ملحق بصري أصلي لأجهزة عرض Digital Projection الاحترافية، وتنتمي إلى المسافة القياسية للإسقاط (Standard Throw)، بنسبة إسقاط 0.93:1 (ثابت التركيز)، وتتوافق مع لوحة 0.95inch 3DLP(INSIGHT) بوصة. تغطي قائمة التوافق الأصلية 3 طرازات، ويكفي التحقق من طراز الهيكل ومقاس اللوحة قبل التركيب، دون الحاجة إلى حلقات تحويل. لا تكمن قيمة العدسة الأصلية في بضعة أرقام إضافية في جدول المواصفات، بل في أنها معايرة من المصنع وفق المسار الضوئي وحلقة التثبيت الخاصة بهيكل تلك السلسلة: عند التركيب تكون دائرة الصورة والإضاءة الطرفية ومدى التركيز ضمن القيم التصميمية، دون الحاجة إلى تصحيح شبه المنحرف لتعويض جودة الصورة.
أولاً: مواصفات العدسة
| العلامة التجارية | Digital Projection (Digital Projection) |
| طراز العدسة | SL-4K-121 |
| رقم القطعة الأصلي | 115-630 |
| نسبة الإسقاط | 0.93:1 (ثابت التركيز) |
| نوع المنتج | مسافة إسقاط قياسية (Standard Throw) |
| اللوحة المتوافقة | 0.95inch 3DLP(INSIGHT) بوصة |
| الطرازات المغطاة | 3 وحدات |
| الضمان | 12 شهرًا، ويمكن الاستفادة من خدمة ما بعد البيع في حالات التلف غير المتعمد، ويُعتمد تاريخ مستند الشحن |
تُعتمد المواصفات المذكورة أعلاه وفق مواصفات المصنع. أما الأبعاد الميكانيكية ومسافة الحافة وحلقة التثبيت التي لا تظهر في جدول المواصفات، فيُرجى التحقق منها معنا وفق طراز الهيكل؛ إذ ينطوي الطلب المباشر استنادًا إلى تشابه الطراز على خطر عدم إمكانية التركيب.
ثانيًا: تحويل نسبة الإسقاط إلى مسافة التركيب
نسبة الإسقاط هي النسبة بين مسافة التركيب وعرض الصورة. هذه العدسة الأصلية ثابتة التركيز (0.93:1 (ثابت التركيز))، وتتغير مسافة التركيب خطيًا مع مقاس الصورة، دون هامش ضبط، لذا يجب قياسها بدقة قبل التنفيذ.
| مقاس الصورة | عرض الصورة | مسافة التركيب المطلوبة |
|---|---|---|
| 100 بوصة | 2.15 m | حوالي 2.00 m |
| 120 بوصة | 2.58 m | حوالي 2.40 m |
| 150 بوصة | 3.22 m | حوالي 3.00 m |
| 200 بوصة | 4.30 m | حوالي 4.00 m |
المسافات أعلاه هي المسافة الصافية من واجهة العدسة إلى الشاشة، دون احتساب مساحة التهوية والتوصيلات في الجزء الخلفي من الهيكل. حُسبت على أساس نسبة 16:10، ويُعتمد القياس الميداني الفعلي ودليل المصنع.
ثالثًا: الطرازات المتوافقة (3 وحدات)
الجدول التالي مأخوذ من قائمة التوافق الأصلية؛ أُعيد إدخال السطوع والدقة وفق قاعدة بيانات الطرازات، وما لم تتوفر له بيانات يُكتب «—»، دون تخمين.
| الطراز | السطوع | الدقة |
|---|---|---|
| INSIGHT 4K Laser | — | — |
| INSIGHT Laser 8K | — | — |
| INSIGHT MLS | — | — |
لمعرفة إمكانية استخدام طرازات خارج القائمة، يُرجى إرسال صورة لوحة بيانات الهيكل وصورة العدسة الحالية إلينا للتحقق — فغالبًا ما تشترك المنصات من الجيل نفسه في حلقة التثبيت، لكن الطلب استنادًا إلى تشابه الطراز فقط مخاطرة غير مجدية.
نسبة الإسقاط لمختلف سلاسل الطرازات
عند تركيب العدسة نفسها SL-4K-121 على السلاسل التالية، تختلف نسبة الإسقاط الاسمية، ويجب اختيار القيمة وفق السلسلة التي ينتمي إليها الهيكل الفعلي.
| سلسلة الطراز | نسبة الإسقاط |
|---|---|
| — | 0.93:1 (ثابت التركيز) |
رابعًا: ثلاثة أمور يجب التحقق منها قبل الاستبدال
- يجب أن يتطابق مقاس اللوحة. صُممت SL-4K-121 للوحة 0.95inch 3DLP(INSIGHT) بوصة. أما الأجهزة ذات مقاس اللوحة المختلف أو الدقة المختلفة، فحتى لو أمكن تركيبها في حلقة التثبيت، ستظهر مشكلات في دائرة الصورة والإضاءة الطرفية.
- احسب مسافة التركيب أولًا. نسبة الإسقاط الاسمية لهذه العدسة هي 0.93:1 (ثابت التركيز)، وطبّقها على مقاسات موقعك وفق جدول القسم الثاني؛ فلا يوجد هامش للعدسة ثابتة التركيز، وحتى مع عدسة متغيرة البؤرة يجب ترك 10–20 cm عند الطرفين.
- تحقق من حلقة التثبيت والقفل. عُيّرت العدسة الأصلية وفق حلقة تثبيت هيكل تلك السلسلة، ويجب سماع صوت تثبيت القفل بعد التركيب؛ فمعظم حالات انحراف الصورة وعدم وضوح الحواف تكون بسبب عدم إحكام القفل، وليس بسبب العدسة نفسها.
إذا لم تكن متأكدًا، فأرسل لنا صورة للوحة بيانات الهيكل وصورة للوحة بيانات العدسة الحالية، فالتحقق من القطع الفعلية هو الأكثر موثوقية.
