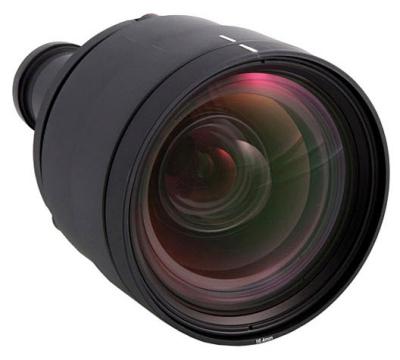

Barco EN12 Ultra Wide Fixed शॉर्ट-थ्रो: CNHD-81B CNWU-61B CNWU-81B F70-W6 F70-W8 F90-W13 FS70-W6

Barco ओरिजिनल लेंस EN12 Ultra Wide Fixed Barco इंजीनियरिंग प्रोजेक्टर का ओरिजिनल ऑप्टिकल एक्सेसरी है, जो शॉर्ट थ्रो श्रेणी में आता है और इसका थ्रो रेशियो 0.79:1 है। ओरिजिनल अनुकूलता सूची में 7 मॉडल शामिल हैं; इंस्टॉलेशन से पहले बॉडी मॉडल और पैनल आकार के अनुसार जाँच कर लें, एडाप्टर रिंग के सहारे समायोजन की आवश्यकता नहीं है। ओरिजिनल लेंस का महत्व केवल स्पेसिफिकेशन तालिका में कुछ अतिरिक्त संख्याओं में नहीं, बल्कि इस बात में है कि यह फैक्ट्री में उसी श्रृंखला की बॉडी के ऑप्टिकल पथ और बेयोनेट माउंट के अनुसार कैलिब्रेट किया गया होता है: लगाने पर इमेज सर्कल, किनारों की रोशनी और फोकस ट्रैवल सभी डिज़ाइन मानों के अनुसार होते हैं, और छवि गुणवत्ता सुधारने के लिए कीस्टोन करेक्शन पर निर्भर रहना नहीं पड़ता।

1. लेंस पैरामीटर

ब्रांड	Barco (Barco)
लेंस मॉडल	EN12 Ultra Wide Fixed
थ्रो रेशियो	0.79:1
उत्पाद प्रकार	शॉर्ट थ्रो (Short Throw)
कवर किए गए मॉडल	7
वारंटी	12 महीने; गैर-मानवीय क्षति पर आफ्टर-सेल्स सर्विस उपलब्ध; शिपमेंट दस्तावेज़ की तारीख मान्य होगी

उपरोक्त पैरामीटर ओरिजिनल विनिर्देशों के अनुसार हैं। तालिका में न दिखने वाले मैकेनिकल आयाम, फ्लेंज बैक और बेयोनेट माउंट के प्रकार के लिए कृपया बॉडी मॉडल के अनुसार हमसे पुष्टि करें; केवल मिलते-जुलते मॉडल के आधार पर सीधे ऑर्डर करने से फिट न होने का जोखिम रहता है।

2. थ्रो रेशियो से इंस्टॉलेशन दूरी की गणना

थ्रो रेशियो इंस्टॉलेशन दूरी और स्क्रीन चौड़ाई का अनुपात है। यह ओरिजिनल लेंस फिक्स्ड फोकल (0.79:1) है; इंस्टॉलेशन दूरी स्क्रीन आकार के साथ रैखिक रूप से बदलती है, इसमें समायोजन की गुंजाइश नहीं है, इसलिए इंस्टॉलेशन से पहले सही माप आवश्यक है।

स्क्रीन आकार	स्क्रीन चौड़ाई	आवश्यक इंस्टॉलेशन दूरी
100 इंच	2.15 m	लगभग 1.70 m
120 इंच	2.58 m	लगभग 2.04 m
150 इंच	3.22 m	लगभग 2.55 m
200 इंच	4.30 m	लगभग 3.40 m

उपरोक्त लेंस के सामने की सतह से स्क्रीन तक की शुद्ध दूरी है, इसमें प्रोजेक्टर के पीछे कूलिंग और केबल कनेक्शन के लिए आवश्यक जगह शामिल नहीं है। गणना 16:10 फ्रेम के आधार पर की गई है; वास्तविक मान साइट पर माप और ओरिजिनल मैनुअल के अनुसार मान्य होंगे।

3. अनुकूल प्रोजेक्टर मॉडल (7)

नीचे दी गई तालिका ओरिजिनल अनुकूलता सूची से ली गई है; चमक और रिज़ॉल्यूशन मॉडल डेटाबेस से भरे गए हैं; उपलब्ध न होने पर «—» लिखा गया है, कोई अनुमान नहीं लगाया गया।

मॉडल	चमक	रिज़ॉल्यूशन
CNHD-81B	7500 ल्यूमेन	1920x1080
CNWU-61B	6000 ल्यूमेन	1920x1200
CNWU-81B	7650 ल्यूमेन	1920x1200
F70-W6	5900 ल्यूमेन	1920x1200
F70-W8	—	1920x1200
F90-W13	—	1920x1200
FS70-W6	5900 ल्यूमेन	1920x1200

सूची से बाहर के मॉडल उपयोग हो सकते हैं या नहीं, इसके लिए कृपया बॉडी की नेमप्लेट और मौजूदा लेंस की फोटो हमें भेजकर जाँच कराएँ—एक ही पीढ़ी के प्लेटफ़ॉर्म अक्सर समान माउंट साझा करते हैं, लेकिन केवल मॉडल की समानता के आधार पर ऑर्डर करना जोखिम भरा है।

विभिन्न मॉडल श्रृंखलाओं का थ्रो रेशियो

एक ही EN12 Ultra Wide Fixed जब निम्नलिखित श्रृंखलाओं पर लगाया जाता है, तो नाममात्र थ्रो रेशियो समान नहीं होता; चयन के समय वास्तविक बॉडी की श्रृंखला के अनुसार मान लें।

मॉडल श्रृंखला	थ्रो रेशियो
—	0.79:1

4. बदलने से पहले तीन बातों की पुष्टि करें

• बॉडी चिप और रिज़ॉल्यूशन की पुष्टि करें। ओरिजिनल लेंस विशिष्ट पैनल आकार के लिए डिज़ाइन किया जाता है; पैनल विनिर्देश अलग होने पर इमेज सर्कल पूरा कवर नहीं होगा, और लगाने पर विग्नेटिंग या किनारों पर रोशनी कम हो सकती है।
• पहले इंस्टॉलेशन दूरी की गणना करें। इस लेंस का नाममात्र थ्रो रेशियो 0.79:1 है; दूसरे खंड की तालिका के अनुसार अपनी साइट के स्क्रीन आकार पर लागू करें; फिक्स्ड फोकल में कोई गुंजाइश नहीं होती, और ज़ूम में भी दोनों सिरों के लिए 10–20 cm जगह छोड़ें।
• माउंट और लॉक की जाँच करें। ओरिजिनल लेंस उस श्रृंखला की बॉडी के माउंट के अनुसार कैलिब्रेट किया गया होता है; लगाने के बाद लॉक सही तरीके से लगने की आवाज़ आनी चाहिए; छवि का तिरछा होना या किनारों का स्पष्ट न होना अधिकतर लॉक सही से न लगने के कारण होता है, लेंस का दोष नहीं।

यदि निश्चित न हों, तो बॉडी की नेमप्लेट और मौजूदा लेंस की नेमप्लेट की एक-एक फोटो हमें भेजें; वास्तविक उत्पाद से मिलान करना सबसे सुरक्षित तरीका है।
