Hitachi MU03642 Luftfilter: CP-X705, HCP-8000X, HCP-7700X, HCP-8050X, HCP-7100X, HCP-7600X, CP-X615

MU03642 ist die Modellbezeichnung des Original-Luftfilters für Hitachi-Projektoren und deckt 8 Modelle ab. Dieser Artikel fasst Filterdaten, Austauschkriterien, die Liste kompatibler Modelle und die vor dem Austausch zu prüfenden Punkte übersichtlich zusammen.

1. Luftfilterdaten

Das passende Lampenmodul DT00871 ist die Modellbezeichnung des Original-Lampenmoduls für dasselbe Projektor-Modell wie der Luftfilter und dient dem Abgleich der Gerätegeneration; es handelt sich nicht um eine beliebige Kombination.

Die angegebenen Daten stammen aus der Zorsika-Produktdatenbank. Abmessungen und Form der Rastungen sind anhand des realen Teils und der Original-Teilenummer zu bestätigen.

2. Wann sollte der Luftfilter ausgetauscht werden, und kann man ihn waschen?

Ein Luftfilter ist ein Verbrauchsartikel. Seine Abnutzung ist jedoch nicht durch ein deutliches Geräusch zu hören und wird meist erst beiläufig festgestellt. Bei einem der folgenden Anzeichen sollte der Luftfilter geprüft werden:

• Deutlich schwächeres Bild und stumpfe Farben: Ein blockierter Lufteintrag und steigende Temperaturen im Gerät führen dazu, dass der Projektor zum Schutz automatisch seine Leistung reduziert. Das wirkt sich wie ein Helligkeitsverlust um eine Stufe aus.
• Das Gerät meldet häufig Temperatur- oder Filterwarnungen: Die meisten Modelle verfügen über einen Filtertimer und zeigen nach Ablauf eine Meldung an. Wird keine Meldung angezeigt, der Lüfter läuft aber dauerhaft mit hoher Drehzahl und das Betriebsgeräusch wird lauter, ist meist ebenfalls der Luftweg blockiert.
• Der Luftfilter ist geschwärzt und nicht mehr lichtdurchlässig: Nehmen Sie ihn heraus und betrachten Sie ihn gegen Licht. Ist die Lichtdurchlässigkeit deutlich geringer oder hat sich die Oberfläche verklumpt, lässt sich dies auch durch Reinigung nur schwer beheben. Dann sollte ein neuer Filter eingesetzt werden.

Grenzen der Reinigung

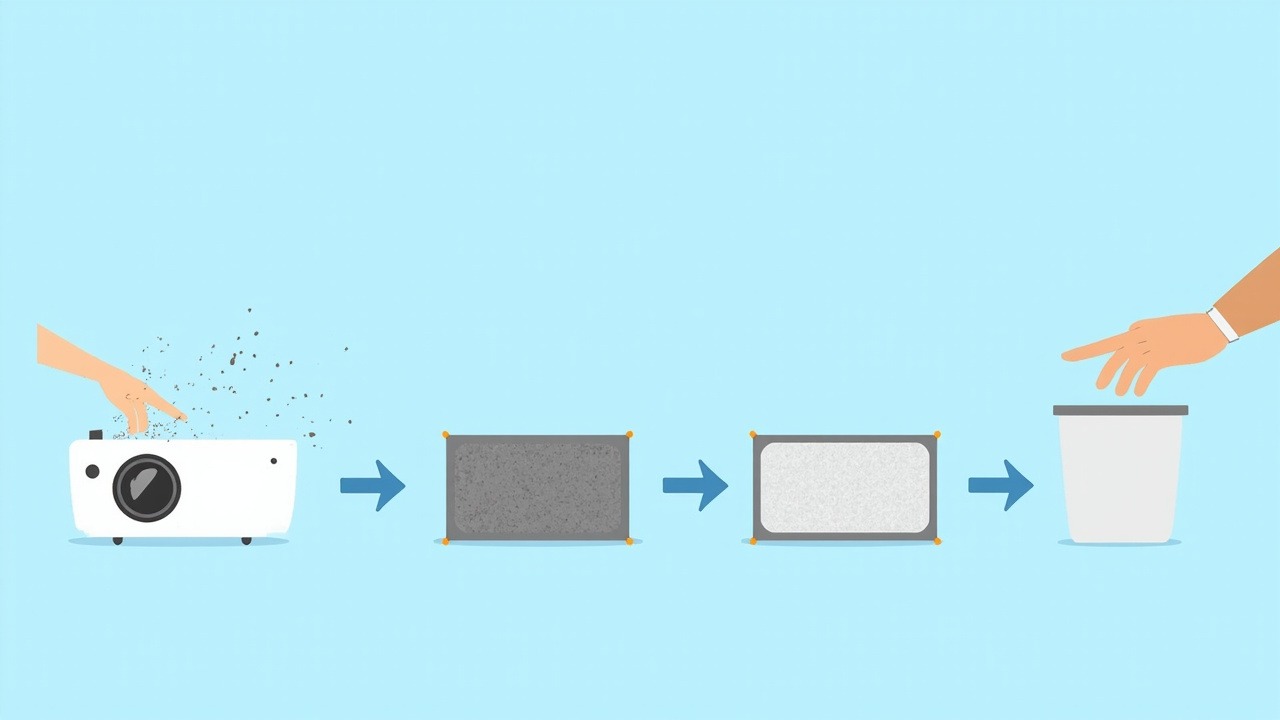

Leichte Staubablagerungen können gereinigt werden: Entfernen Sie zunächst den losen Staub mit einer weichen Bürste oder Druckluft mit niedrigem Druck. Spülen Sie den Filter anschließend mit klarem Wasser vom Auslass aus in Gegenrichtung zum Luftstrom ab und lassen Sie ihn an der Luft trocknen, bis er nicht mehr tropft, bevor Sie ihn einbauen. Beachten Sie dabei drei Punkte: Reiben Sie das Filtermaterial nicht kräftig, verwenden Sie keine Reinigungsmittel und bauen Sie den Filter niemals nass ein. Wurde das Filtermaterial beim Waschen gelockert oder beschädigt, vergrößern sich die Poren. Der Filter ist dann wirkungslos, und Staub gelangt direkt in den optischen Pfad.

Die Umgebung bestimmt das Wechselintervall. An staubigen Orten wie in Klassenzimmern, auf Baustellen oder in Ausstellungsräumen direkt an der Straße sollten die Prüfintervalle deutlich kürzer sein; in temperatur- und feuchtigkeitsgeregelten Besprechungsräumen können sie länger ausfallen. Statt einen festen Zeitplan zu memorieren, ist es zuverlässiger, bei jeder Reinigung auch die Lichtdurchlässigkeit zu prüfen und nach dem tatsächlichen Zustand zu entscheiden.

3. Kompatible Modelle (8 Modelle, Hitachi)

Für Hitachi-Projektoren wurden folgende Modelle als mit dem MU03642 kompatibel verifiziert:

CP-X705，HCP-8000X，HCP-7700X，HCP-8050X，HCP-7100X，HCP-7600X，CP-X615，CP-X807

Die Liste enthält verifizierte Modelle, ist aber nicht vollständig. Projektoren derselben Generation verwenden häufig Luftfilter derselben Spezifikation. Bei Modellen, die nicht aufgeführt sind, können Sie uns das Typenschild und ein Foto des alten Luftfilters zur Prüfung schicken.

4. Vor dem Austausch drei Punkte prüfen

1. Modell prüfen: Die Original-Teilenummer muss MU03642 entsprechen. Bei bestimmten Hitachi-Modellen werden für dasselbe Gehäuse unterschiedliche Luftfilterausführungen verwendet. Bei unterschiedlichen Teilenummern sind die Filter nicht miteinander austauschbar.
2. Abmessungen und Dicke prüfen: Schon eine Abweichung von ein bis zwei Millimetern in Länge oder Breite verhindert einen dichten Sitz. Ist der Filter zu dick, lässt sich die Abdeckung nicht schließen; ist er zu dünn, tritt Luft aus. Messen Sie am alten Originalfilter und bestellen Sie nicht nur nach dem Modellnamen.
3. Prüfen, ob Einzelteil oder Filter mit Rahmen: Bei manchen Modellen besitzt der Luftfilter einen Kunststoffrahmen oder Rastungen, bei anderen handelt es sich um reines Filtervlies, das in den vorhandenen Rahmen eingelegt wird. Bei einer falschen Ausführung passt der Filter nicht. Am zuverlässigsten ist ein Foto beim Öffnen des Geräts.

5. Zorsika-Luftfilter, Originalteil oder Alternativen: Wie wählen?

Zorsika-Projektor-Luftfilter werden nach den Spezifikationen des Original-Filtermaterials gefertigt: Porengröße, Dicke und Luftwiderstand sind einzeln angeglichen, während Abmessungen und Rastungen mit den Originalwerkzeugen gefertigt werden. So sitzt der Filter dicht und lässt keinen Staub durch.

Das Originalteil bietet die größte Sicherheit, ist jedoch insgesamt teurer und die Lieferzeit hängt vom Beschaffungsweg ab. Günstige Alternativen haben häufig ungleichmäßige Poren und Ecken, die nicht passen. Nach der Montage dringt entweder Staub ein oder der Luftstrom wird blockiert. Gelangt Staub in den optischen Pfad, treffen die Folgen letztlich die Lampe und das LCD-Panel.

6. Häufige Fragen

Frage: Ist MU03642 auch für mein Gerät geeignet, obwohl es nicht in der Liste der 8 Modelle steht?

Die Liste gibt nur die verifizierten Modelle wieder und ist nicht vollständig. Hitachi-Projektoren derselben Produktgeneration verwenden häufig denselben Luftfilter mit derselben Spezifikation. Senden Sie das Typenschild und ein Foto des alten Luftfilters an den technischen Support von Zorsika, damit die Kompatibilität geprüft werden kann.

Frage: Wie oft sollte ein Projektor-Luftfilter ausgetauscht werden?

Es gibt keinen festen Zeitraum in Monaten. Die Häufigkeit hängt von der Staubkonzentration in der Umgebung und der Betriebsdauer ab. Entscheidend ist der tatsächliche Zustand: Sinkt die Lichtdurchlässigkeit deutlich, bilden sich Klumpen, wird das Bild dunkler oder meldet das Gerät eine Filterwarnung, sollte der Filter ausgetauscht werden. In staubigen Umgebungen empfiehlt sich ein kürzeres Prüfintervall.

Frage: Kann ein Luftfilter nach dem Waschen wiederverwendet werden?

Bei leichten Staubablagerungen ist eine Reinigung möglich: Entfernen Sie losen Staub mit einer weichen Bürste oder Druckluft mit niedrigem Druck, spülen Sie den Filter mit klarem Wasser vom Auslass aus in Gegenrichtung zum Luftstrom ab und bauen Sie ihn erst nach vollständigem Trocknen wieder ein. Filtermaterial nicht reiben, keine Reinigungsmittel verwenden und nicht nass einbauen. Ist das Filtermaterial bereits gelockert, beschädigt oder verklumpt, kann eine Reinigung den Zustand nicht wiederherstellen; der Filter muss ersetzt werden.

Frage: Kann man den Luftfilter einfach weglassen?

Nein. Der Filter hält Staub zurück. Sobald Staub in den optischen Pfad gelangt, lagert er sich auf dem LCD-Panel und dem Farbrad ab und verursacht dauerhafte dunkle Flecken und Farbflecken. Für die Reinigung muss das Gerät geöffnet werden; die Kosten liegen weit über denen des Luftfilters selbst.

Frage: Warum sollte man einen Zorsika-Luftfilter statt einer günstigeren Alternative wählen?

Zorsika-Luftfilter werden nach den Spezifikationen des Original-Filtermaterials gefertigt; Porengröße und Luftwiderstand stimmen mit den Originalwerten überein, und jede Charge wird vor der Auslieferung einem Differenzdrucktest unterzogen. Im Vergleich zum Original bietet Zorsika eine stabile Lieferung und insgesamt ein besseres Angebot. Im Vergleich zu anderen Alternativen sind bei Zorsika die Filterpräzision und die Passform gewährleistet.

Frage: Original, Zorsika oder andere Alternativen: Wie sollte man wählen?

Bei einem Luftfilter ist der ausgewogene Kompromiss zwischen Filterpräzision und Luftwiderstand entscheidend. Der Zorsika-Luftfilter (Modell siehe Spezifikationstabelle oben) verwendet Filtermaterial derselben Spezifikation wie das Original; Porengröße, Dicke und Luftwiderstand sind einzeln mit den Originalwerten abgeglichen. Dadurch sind sowohl die Staubfilterung als auch der Luftdurchsatz gewährleistet. Andere Ersatzfilter haben häufig ungleichmäßige Poren und schlecht passende Ecken. Nach dem Einbau dringt entweder Staub ein oder der Luftstrom wird blockiert, was langfristig sogar einen höheren Lampenverschleiß verursacht. Mit Zorsika sparen Sie zudem Aufwand und Kosten.
