氙灯作为发光光源，安装在灯箱内，是放映机发出光线的起始位置。灯箱使用状况如何将直接影响着放映画面的质量，若要使氙灯发挥出最佳性能，就必须正确使用灯箱，并对灯箱进行定期检查、清洁和调试。对于维护使用方面，在工作走访中，也发现了一些问题，本文也将这些典型事例进行了罗列，望能对此引起注意，并采取有效措施改善!

一、灯箱的分类

巴可数字放映机二代机灯箱主要分为B、C和S系列灯箱三种。如图1

二、灯箱的组成

灯箱主要由反光镜，UV镜，X、Y、Z轴调节旋杆，阴极适配器套件，氙灯连接器套件和万向轴等组成。如图2

三、灯箱的优点

灯箱采用独立安装方式，其优点主要为：

1、存储氙灯信息。（S系列灯信息存储在影院控制板内）

2、实现2D和3D不同亮度要求快速切换。

3、紧急情况便于处理。

4、便于判断灯故障。

5、如果氙灯爆炸，可以安全地控制氙灯碎片，保护光路和用户。

灯箱是放映机中光学部件的重要组成部分，然而，在巡检工作中，发现很多影院技术人员存在维护不及时，并缺少定期对X、Y、Z三轴调试等现象，因此导致氙灯发光利用率不佳的情况。

事例1：缺少对灯箱进行定期维护，导致氙灯发光利用率降低。

因影院技术人员，对灯箱缺少维护，造成氙灯泡壳、反光镜和UV镜等部件表面附着浮尘，影响发光效果。对于此类事例的解决办法，还需影院技术人员，加强日常维护，并对灯箱外壳、灯箱进、出风口、反光镜、UV镜、阴极风扇、灯箱底部风扇、放映机装入灯箱部位等进行定期清洁。（如图3）具体操作请参考《巴可数字放映机维护与维修AB类维护》视频。

事例2：缺少对X、Y、Z三轴定期调节，导致氙灯后期运行光源使用效率降低。

氙灯的安装和调试，Barco 厂家及部分氙灯厂商都已为提供出相关视频。影院技术人员也基本掌握了如何安装与调试的操作，然而在日常工作中，却疏于对灯箱X、Y、Z三轴进行定期调试。造成氙灯运行后期无法发挥其最佳状态。

为了便于理解调试X、Y、Z三轴的重要性，笔者收集了相关资料，如下：

在胶片放映机中，广泛使用的是椭球反光镜，它是凹面反射镜一种，它的反射面成椭圆形。其特点是在它的光轴上有两个焦点F1和F2，其反射光线示意图如图4：

如果将光源至于第一焦点F1上，则光线经椭圆面发射后会全部通过第二焦点F2，并在第二焦点处结像，假如把片门孔设置在椭圆反射镜的的第二焦点F2附近，可在片门孔处获得一个最明亮的光点，即得到良好的聚光效果。

为了更好地提升光源的使用效率，消除杂散光，提升光学系统性能等，数字放映机一般采用组合反光镜（图5），它由椭球反光镜和球面反光镜构成，虽然与胶片放映机使用的反光镜，从结构上发生了改变，但发光光源仍需放置在F1焦点处。

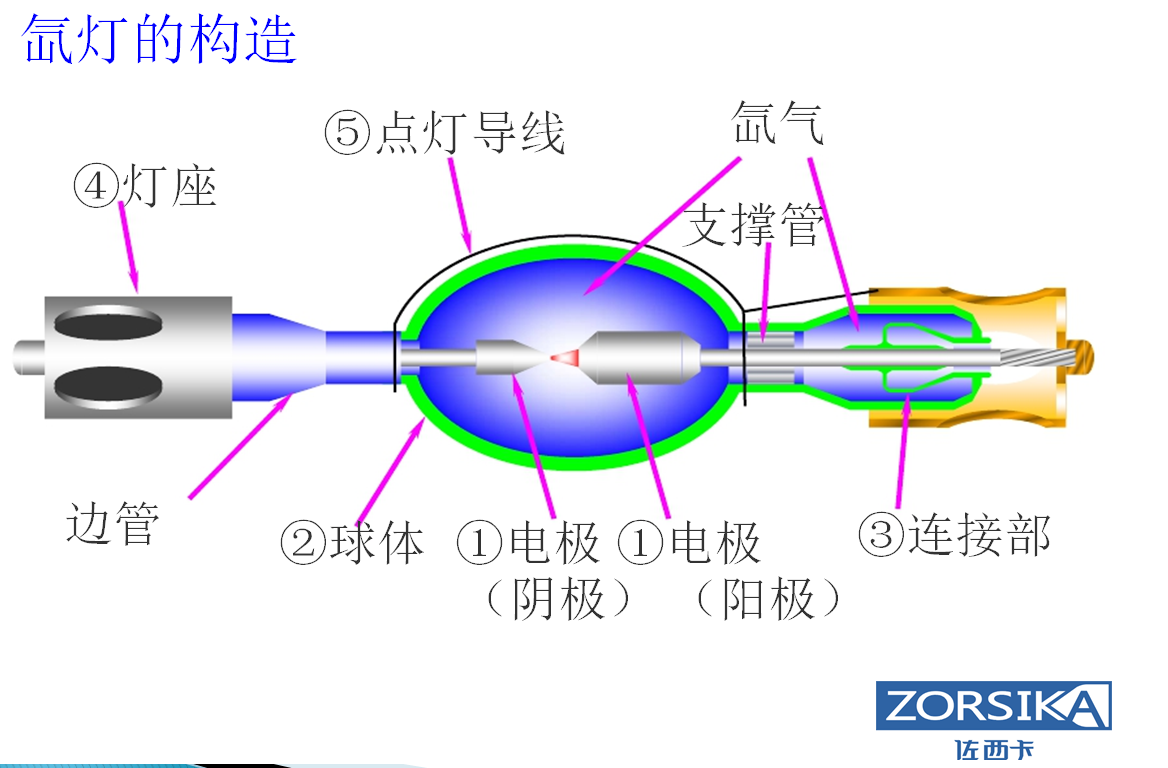

氙灯作为发光光源，其阴极的作用是发射电子，并在阴极附近形成强烈的弧光发光点，调试X、Y、Z三轴的目的就是将这个弧光发光点置于焦点F1处。氙灯在从初次使用到寿命终结的过程中，阴极会逐渐消耗（如图6），所以就需要定期对X、Y、Z三轴进行调试。

调试时间，巴可安装手册中建议首次运行100和200小时后进行重新校准调试，同时，欧司朗也提出建议每隔300小时左右都需要进行。所以应根据现场氙灯运行状况和厂商要求进行。

事例3：万向轴内部锈浊，导致调试X、Y、Z三轴作用不佳，亮度难以明显提升。

此种现象主要反映在：1、在安装氙灯时，氙灯插入万向轴后，轻轻摇动氙灯时，会明显感觉转动不灵或无法转动。2、再调试氙灯X、Y、Z轴时，无论如何调节三轴旋杆，光输出曲线变化基本保持不变。

此时可进行：

1、关闭放映机，待氙灯完全冷却后，关闭放映机开关，关闭排风，打开放映机灯箱盖板，取出氙灯灯箱。并将灯箱放置在水平桌面上，用手轻轻向内按动万向轴（图7红箭头标注处），再往内推动时，会发现右上角装有一卡片（图7红圈标注内）。其作用是对氙灯Z轴限位，防止人员在调节Z轴时，氙灯阳极从UV镜处掉落。

2、取出氙灯（此时已经拧下氙灯阴极内六角固定螺钉），并将氙灯用原包装保存好。

3、用尖口钳取下Z轴限位卡片。

4、将Z轴调节旋钮拧下。图8

5、用内六角工具拧下两个固定螺钉。图9

6、取下阴极适配器套件，并需注意原部件安装位置和方面（图10箭头和红点所指位）。

7、保存好如下零部件。图11

8、将尖口钳伸到万向轴活动轴口中，并轻轻进行摇动，检查其灵活性。图12

9、若感觉明显转动吃力，说明内部已经锈浊，需对其进行添加润滑油（或机油）。图13。

10、等待一段时间后，再次用尖口钳伸到万向轴活动轴口中，进行慢慢晃动数次，确保活动灵活后，用干布或脱脂棉将万向轴表面擦干。图14

11、执行相反操作步骤，将万向轴等部件进行复原，检查固定Z轴的限位卡片，装入氙灯，并轻轻按动氙灯Z轴，观察氙灯运动情况。确保安装无误后，将灯箱装入放映机内。图15

12、打开放映机，开启放映机排风风机，点亮氙灯，待氙灯运行5分钟后，调节氙灯X，Y，Z三轴。观察光输出曲线情况。

事例4：灯箱铜套凸起，导致氙灯光源使用效率降低。

值得注意的是，在安装灯箱前，应注意万向轴上的铜套（图16）有无凸起现象，可使用手电筒通过灯箱内观察。若有凸起，一方面会产生接触电阻。另一方面会造成氙灯安装不到位，影响氙灯的发光效果。需要联系客服，工程师现场处理。

若发现反光镜已经脱膜，应及时进行更换。另外，对于暂时不使用的反光镜应放在通风干燥的地方，且存放期不易太久，防止镀膜脱落现象的发生。
